Popis produktu
Použití:
- K zásobování rodinných domů užitkovou vodou bez mechanických příměsí.
- Při požadavku nekolísání tlaku v rozvodu vody a úspory energie.
- Pro vrty od 100 mm.
Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na PROSPEKT čerpadla a na NÁVOD řídící jednotky.
Vodárna pracuje automaticky a udržuje stálý nastavený tlak ve vodovodním systému.
Dvoupólový motor ponorného čerpadla s nerezovým pláštěm je plněný netoxickým olejem, má měděné vinutí, pomocné rozběhové vinutí, keramickou mechanickou ucpávku a membránu pro vyrovnávání tlaku. Rozběhový kondenzátor a nadproudová (tepelná) ochrana je umístěna přímo v čerpadle.
Kabel čerpadla (H07RN-F nebo H07BB-F) je zakončen běžnou trojpólovou euro vidlicí 230 V a je připojen k čerpadlu speciálním vodotěsným konektorem, což umožňuje jeho snadnou výměnu.
Čerpadlo opláštěné nerezovým pláštěm je vícestupňové, každý stupeň se skládá z rotujícího oběžného kola a pevného difuzoru. Oběžné kolo uděluje kapalině kinetickou energii, kterou difuzor částečně mění v energii potenciálovou (tlakovou) a současně ji usměrňuje do sání dalšího stupně. Hydraulická část je rozebíratelná a proto je možná v případě opotřebování relativně jednoduchá výměna jednotlivého článku. Na výtlaku čerpadla je umístěna klapka, omezující zpětné hydraulické rázy při vypnutí čerpadla (nenahrazuje zpětnou klapku).
Maximální počet zapnutí čerpadla je 30 za hodinu.
Čerpadla SEm mají plovoucí oběžná kola, což značně zvyšuje jejich odolnost vůči příměsi písku v čerpané kapalině.
Materiálové provedení:
Plášť motoru, hřídel, spojka - nerezová ocel
vinutí - měď
víko, výtlačné hrdlo - litina
oběžná kola, difuzory – POM, ABS, (Noryl),
mechanická ucpávka – keramika/carbon
kabel – H07RN-F3G1
Řídící jednotka mimo frekvenčního měniče obsahuje také tlakový senzor.
Max. délka kabelu mezi řídící jednotkou a čerpadlem je 50 m.
Změnou frekvence zařízení mění otáčky elektromotoru čerpadla a tím i výkon čerpadla tak, aby byl v rozvodu vody při různém odběru (průtoku) v rozsahu charakteristiky použitého čerpadla nastavený tlak.
Jednoduchá obsluha, snadné ovládání. Všechny funkce mohou být provedeny pomocí tlačítek, není potřeba žádné další externí ladění systému.
Systém umožňuje tzv. měkký start, který eliminuje vznik vodních rázů v potrubí (tlaková vlna způsobená prudkou změnou rychlosti toku v potrubí).
Úspora elektrické energie, zvýšení životnosti čerpadla.
Ochrany proti nadproudu, přepětí, podpětí, zkratu, zablokovanému rotoru apod.
Ochrana proti chodu na sucho.
Indikace provozních stavů a poruch přímo na LCD displeji zařízení.
Nastavení tlaku v rozmezí 1 až 9 barů.
Max. tlak v rozvodu vody je 10 barů.
Tlaková nádoba nevyžaduje žádnou údržbu ani doplňování vzduchu.
Svařovaná tlaková nádoba bez nožiček je konstrukčně řešena tak, aby voda nepřicházela do styku s kovovým pláštěm. Vodu od vzduchové náplně odděluje místo vaku používaných u jiných výrobců kvalitní butylová membrána, která není vyměnitelná. Vnitřní kovový plášť nádoby je ošetřen plastem (zdravotně nezávadný poplypropylen). Tím je zcela eliminována možnost koroze.
Mosazný vzduchový ventilek je utěsněn víkem s těsnícím o-kroužkem.
Z důvodu prevence před možností protržení membrány při extrémní zátěži jsou všechny vnitřní části včetně vzduchového ventilku zaobleny.
Dokonalou ochranu nádoby před UV zářením a vlhkem zajišťuje vnější nátěr tvořený dvousložkovým polyuretanem na základovém epoxidovém nástřiku.
Patentované nerezové 1" připojení nádoby zajišťuje kompletní vzduchotěsnost i vodotěsnost.
Každá nádoba testována v různých úrovních výroby pro zajištění vysoké kvality a spolehlivosti.
Záruka 5 let.
Montáž pomocí "T" kusu přímo na potrubí.

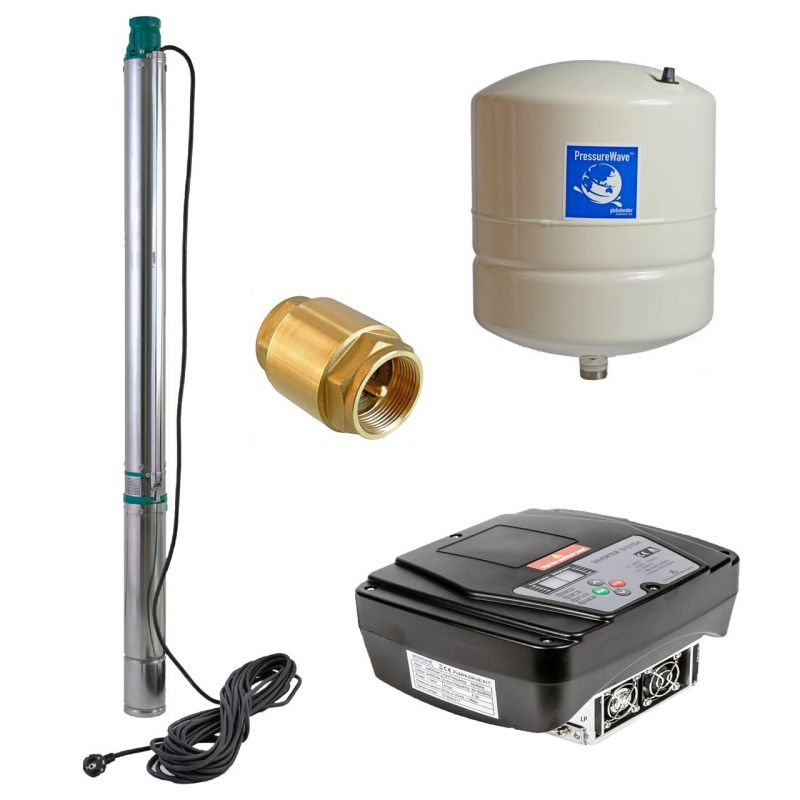

Součástí dodávky komponentů vodárny je čerpadlo ALFAPUMPY 3,5SEm2/14 s kabelem 35 m, řídící jednotka PUMPA DRIVE-01, 1 x 230 V/1 x 230 V s frekvenčním měničem, zpětná klapka mosazná 1“ (DN25) YORK s pružinou a bezúdržbová tlaková nádoba GWS PWB-12LX, 12 l, vertikální. Na přání lze provést změnu jednotlivých komponentů.
Sestavení a zapojení komponentů domácí vodárny je jednoduché, schéma zapojení najdete na stránce "JAK VYBRAT A SESTAVIT DOMÁCÍ VODÁRNU?".
Potrubní propojení: Na výtlak čerpadla se nejlépe v technické místnosti umístí zpětná klapka, měřící sonda tlaku a tlaková nádoba, např. pomocí "T" kusu.
Elektrické zapojení: Kabel od čerpadla se připojí řídící jednotky a řídící jednotka se připojí k elektrickému rozvodu 230 V.
Charakteristika čerpadla
