ALFAPUMPY 3SEm2,5/20 FM, 8 l, 230 V, 20 m kabel

Ponorné čerpadlo, řídící jednotka s frekvenčním měničem, tl. nádoba 8 l, průtok 1,1 až 3,1 m3/hod., dopravní výška 78 až 43 m, pro vrty od průměru 85 mm.

4830
Cena: 13 155 Kč  s DPH 10 872 Kč  bez DPH
Odložená platba Twisto Možnost odložení zaplacení
zboží až o 30 dnů
Množství: ks
Doprava:
ZDARMA
Dostupnost: Podle možností výrobce
Kód zboží: sestava_dv86
Hmotnost: 15 kg
Vyrábí: Logo_alfapumpy1_w
Popis produktu
Parametry
Videoprůvodce

Popis produktu

Použití:

  • K zásobování rodinných domů užitkovou vodou bez mechanických příměsí.
  • Při požadavku nekolísání tlaku v rozvodu vody a úspory energie.
  • Pro vrty od 100 mm.

Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na PROSPEKT čerpadla a na NÁVOD řídící jednotky.
Vodárna pracuje automaticky a udržuje stálý nastavený tlak ve vodovodním systému.
Dvoupólový motor ponorného čerpadla s nerezovým pláštěm je plněný netoxickým olejem, má měděné vinutí, pomocné rozběhové vinutí, keramickou mechanickou ucpávku a membránu pro vyrovnávání tlaku. Rozběhový kondenzátor a nadproudová (tepelná) ochrana je umístěna přímo v čerpadle.
Kabel čerpadla (H07RN-F nebo H07BB-F) je zakončen běžnou trojpólovou euro vidlicí 230 V a je připojen k čerpadlu speciálním vodotěsným konektorem, což umožňuje jeho snadnou výměnu.
Čerpadlo opláštěné nerezovým pláštěm je vícestupňové, každý stupeň se skládá z rotujícího oběžného kola a pevného difuzoru. Oběžné kolo uděluje kapalině kinetickou energii, kterou difuzor částečně mění v energii potenciálovou (tlakovou) a současně ji usměrňuje do sání dalšího stupně. Hydraulická část je rozebíratelná a proto je možná v případě opotřebování relativně jednoduchá výměna jednotlivého článku. Na výtlaku čerpadla je umístěna klapka, omezující zpětné hydraulické rázy při vypnutí čerpadla (nenahrazuje zpětnou klapku)
Maximální počet zapnutí čerpadla je 30 za hodinu.
Čerpadla SEm mají plovoucí oběžná kola, což značně zvyšuje jejich odolnost vůči příměsi písku v čerpané kapalině.
Materiálové provedení:
Plášť motoru, hřídel, spojka - nerezová ocel
vinutí - měď
víko, výtlačné hrdlo - litina
oběžná kola, difuzory – POM, ABS, (Noryl)
mechanická ucpávka – keramika/carbon
kabel – H07RN-F3G1

Řídící jednotka mimo frekvenčního měniče obsahuje také tlakový senzor.
Max. délka kabelu mezi řídící jednotkou a čerpadlem je 50 m.
Změnou frekvence zařízení mění otáčky elektromotoru čerpadla a tím i výkon čerpadla tak, aby byl v rozvodu vody při různém odběru (průtoku) v rozsahu charakteristiky použitého čerpadla nastavený tlak.
Jednoduchá obsluha, snadné ovládání. Všechny funkce mohou být provedeny pomocí tlačítek, není potřeba žádné další externí ladění systému.
Systém umožňuje tzv. měkký start, který eliminuje vznik vodních rázů v potrubí (tlaková vlna způsobená prudkou změnou rychlosti toku v potrubí).
Úspora elektrické energie, zvýšení životnosti čerpadla.
Ochrany proti nadproudu, přepětí, podpětí, zkratu, zablokovanému rotoru apod.
Ochrana proti chodu na sucho.
Indikace provozních stavů a poruch přímo na LCD displeji zařízení.
Nastavení tlaku v rozmezí 1 až 9 barů.
Max. tlak v rozvodu vody je 10 barů.

Tlaková nádoba nevyžaduje žádnou údržbu ani doplňování vzduchu - proto se také označuje jako BEZÚDRŽBOVÁ.
Svařovaná tlaková nádoba bez nožiček je konstrukčně řešena tak, aby voda nepřicházela do styku s kovovým pláštěm. Vodu od vzduchové náplně odděluje místo vaku používaných u jiných výrobců kvalitní butylová membrána, která není vyměnitelná.
Nastavený přetlak v tl. nádobě od výrobce je 2 bary.
Max. teplota vody je 90 °C.
Max. pracovní přetlak je 10 barů.
Uvnitř nádoby je umístěna polypropylenová vložka.
Vnější povrch nádoby je ošetřen epoxidovým antikorozním nástřikem s vysokou korozní odolností.
Připojovací závit je z nerez oceli, vzduchový ventil je zakrytý plastovým krytem.
Záruka 5 let.
Montáž pomocí "T" kusu přímo na potrubí.

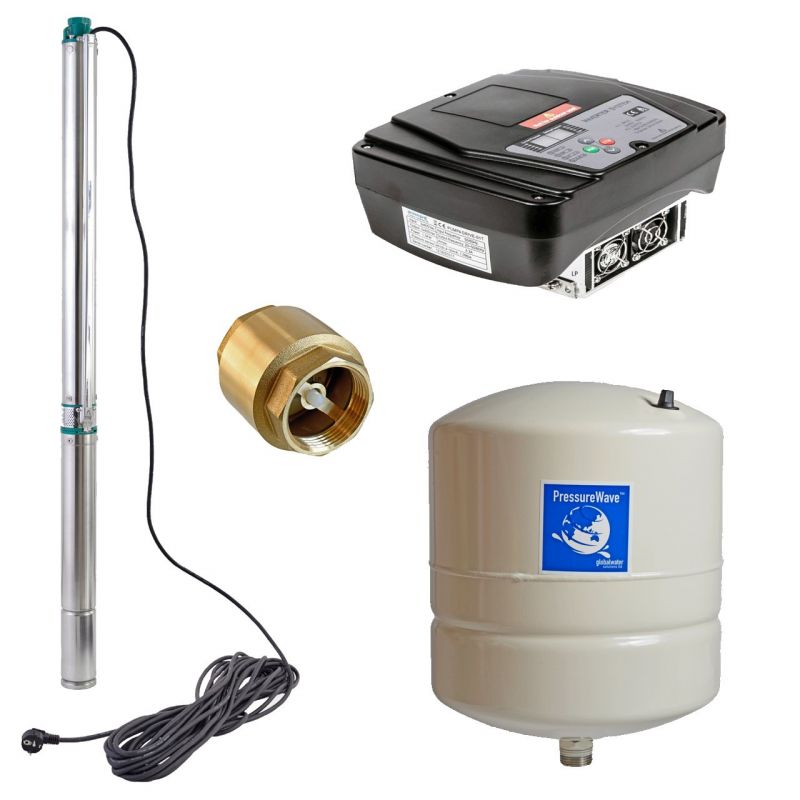

Součástí dodávky sestavy vodárny je čerpadlo ALFAPUMPY 3SEm2,5/20 s kabelem 20 m, řídící jednotka PUMPA DRIVE-01, 1 x 230 V/1 x 230 V s frekvenčním měničem, zpětná klapka mosazná 1“ (DN25) YORK s pružinou a bezúdržbová tlaková nádoba GWS PWB-8LX, 8 l, vertikální. U této sestavy domácí vodárny lze provést změnu jednotlivých komponent.
Sestavení a zapojení domácí vodárny je jednoduché, schéma zapojení najdete na stránce "JAK VYBRAT A SESTAVIT DOMÁCÍ VODÁRNU?".
Potrubní propojení: Na výtlak čerpadla se nejlépe v technické místnosti umístí zpětná klapka, měřící sonda tlaku a tlaková nádoba, např. pomocí "T" kusu.
Elektrické zapojení: Kabel od čerpadla se připojí řídící jednotky a řídící jednotka se připojí k elektrickému rozvodu 230 V.

Charakteristika čerpadla


Parametry

Napětí elektromotoru: 230 V
Maximální příkon elektromotoru: 1.10 kW
Délka kabelu: 20 m
Hloubka ponoru čerpadla max.: 70 m
Průtok min.: 1.10 m3/hod.
Průtok max.: 3.10 m3/hod.
Dopravní výška max.: 78 m
Dopravní výška min.: 43 m
Dimenze připojení - výtlak: 1
Objem tlakové nádoby: 8 l
Průměr vrtu/studny min.: 85 mm
Ovládání chodu čerpadla: Řídící jednotka (frekvenční měnič)
Materiálové provedení čerpadla: Nerez
Materiálové provedení oběžného kola: Noryl
Ochrana čerpadla proti chodu na sucho: Ano
Zpětná klapka: Ano
Hmotnost: 15 kg
Záruka: 24 měsíce
