Popis produktu
Použití:
- K zásobování rodinných domů užitkovou vodou bez mechanických příměsí.
- Pro vrty od 100 mm.
Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na PROSPEKT čerpadla a o tlakovém spínači kliknutím na odkaz na NÁVOD.
Dvoupólový motor ponorného čerpadla s nerezovým pláštěm je plněný netoxickým olejem, má měděné vinutí, pomocné rozběhové vinutí, keramickou mechanickou ucpávku a membránu pro vyrovnávání tlaku. Rozběhový kondenzátor a nadproudová (tepelná) ochrana je umístěna přímo v čerpadle.
Kabel čerpadla (H07RN-F nebo H07BB-F) je zakončen běžnou trojpólovou euro vidlicí 230 V a je připojen k čerpadlu speciálním vodotěsným konektorem, což umožňuje jeho snadnou výměnu.
Čerpadlo opláštěné nerezovým pláštěm je vícestupňové, každý stupeň se skládá z rotujícího oběžného kola a pevného difuzoru. Oběžné kolo uděluje kapalině kinetickou energii, kterou difuzor částečně mění v energii potenciálovou (tlakovou) a současně ji usměrňuje do sání dalšího stupně. Hydraulická část je rozebíratelná, a proto je možná v případě opotřebování relativně jednoduchá výměna jednotlivého článku. Na výtlaku čerpadla je umístěna klapka, omezující zpětné hydraulické rázy při vypnutí čerpadla (nenahrazuje zpětnou klapku)
Maximální počet zapnutí čerpadla je 30 za hodinu.
Čerpadla SEm mají plovoucí oběžná kola, což značně zvyšuje jejich odolnost vůči příměsi písku v čerpané kapalině.
Materiálové provedení:
Plášť motoru, hřídel, spojka - nerezová ocel
vinutí - měď
víko, výtlačné hrdlo - litina
oběžná kola, difuzory – POM, ABS, (Noryl)
mechanická ucpávka – keramika/carbon
kabel – H07RN-F3G1
Tlakový spínač má digitálně nastavitelný spínací a vypínací tlak (rozsah 0,01 ÷ 10,00 baru). Nastavený vypínací tlak musí být menší jak max. tlak čerpadla v místě umístění zařízení, jinak čerpadlo nevypne (čerpadlo se zapne při poklesu tlaku vody ve vodárně na nastavenou hodnotu zapínacího tlaku a vypne při dosažení nastaveného vypínacího tlaku). Tlak vody v rozvodu kolísá od hodnoty zapínacího do hodnoty vypínacího tlaku.
Ochrana proti chodu nasucho (nastavitelný reakční tlak a čas).
Možnost nastavení zpoždění vypnutí po dosažení vypínacího tlaku (anticyklovací ochrana).
Automatický restart.
Maximální teplota okolí: +40 °C
Maximální teplota čerpaného média: 65 °C
Maximální tlak v systému: 10 bar
Maximální proud: 12 A
Jmenovité zatížení: 1,5 kW při napětí 220 V.
Délka přívodní kabelu s vidlicí: 1,4 m.
Délka připojovacího kabelu se zásuvkou: 0,4 m.
Krytí: IP55
Při přerušení dodávky elektřiny se nastavené hodnoty tlaku zachovají.
Podrobné informace o vertikální tlakové nádobě GWS PWB-80LV o objemu 80 l získáte kliknutím na odkaz na PROSPEKT a na NÁVOD.
Tlaková nádoba nevyžaduje žádnou údržbu ani doplňování vzduchu a má atest na použití pro pitnou vodu.
Svařovaná tlaková nádoba je konstrukčně řešena tak, aby voda nepřicházela do styku s kovovým pláštěm. Vodu od vzduchové náplně odděluje místo vaku používaných u jiných výrobců kvalitní butylová membrána, která není vyměnitelná. Vnitřní kovový plášť nádoby je ošetřen plastem (zdravotně nezávadný poplypropylen). Tím je zcela eliminována možnost koroze.
Mosazný vzduchový ventilek je utěsněn víkem s těsnícím o-kroužkem.
Z důvodu prevence před možností protržení membrány při extrémní zátěži jsou všechny vnitřní části včetně vzduchového ventilku zaobleny.
Dokonalou ochranu nádoby před UV zářením a vlhkem zajišťuje vnější nátěr tvořený dvousložkovým polyuretanem na základovém epoxidovém nástřiku.
Patentované nerezové 1" připojení nádoby zajišťuje kompletní vzduchotěsnost i vodotěsnost.
Každá nádoba testována v různých úrovních výroby pro zajištění vysoké kvality a spolehlivosti.
Záruka 5 let.

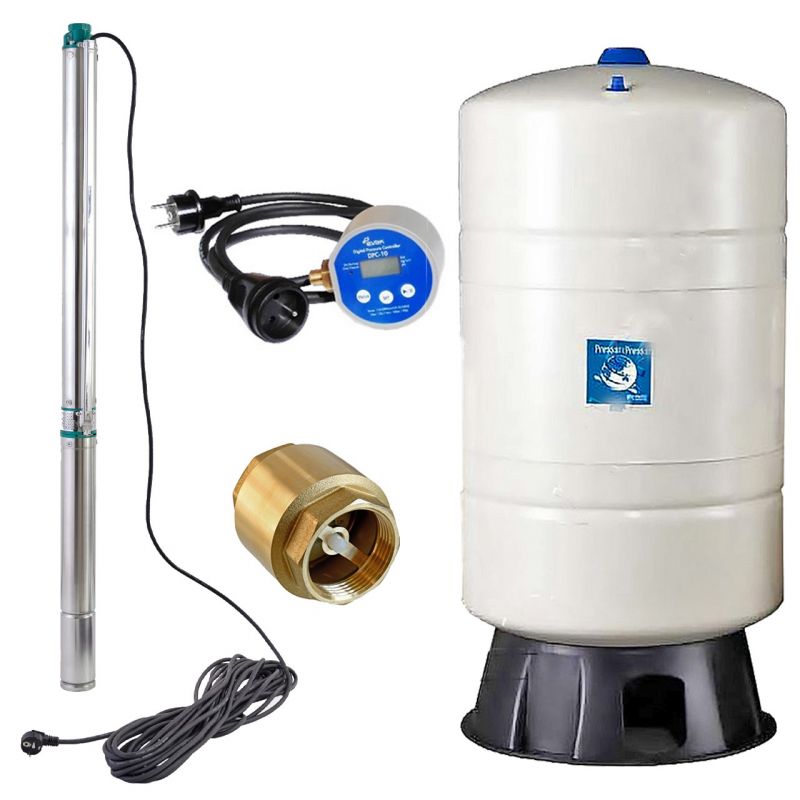

Součástí dodávky sestavy vodárny je čerpadlo ALFAPUMPY 3SEm2,5/20 s kabelem 20 m, digitální tlakový spínač EVAK DPC 10-A s kabelem a s vidlicí, zpětná klapka mosazná 1“ (DN25) YORK s pružinou a bezúdržbová tlaková nádoba GWS PWB-80LV o objemu 80 l - vertikální, s membránou. U této sestavy domácí vodárny lze provést změnu jednotlivých komponent.
Sestavení a zapojení domácí vodárny je jednoduché, schéma zapojení najdete na stránce "JAK VYBRAT A SESTAVIT DOMÁCÍ VODÁRNU?".
Potrubní propojení: Na výtlak čerpadla se nejlépe v technické místnosti umístí zpětná klapka, tlakový spínač a tlaková nádoba.
Elektrické zapojení: Kabel od čerpadla se připojí do tlakového spínače a tlakový spínač se připojí k elektrickému rozvodu 230 V.
Charakteristika čerpadla
