Popis produktu
Použití:
- Na čerpání čisté užitkové vody.
- V případě použití kabelu s atestem pro pitnou vodu také na čerpání pitné vody (celonerezové provedení, atest pro použití na pitnou vodu ale není k dispozici).
- Do vrtů od průměru 105 mm.
Proč koupit toto čerpadlo?
- Na rozdíl od jiných v této cenové kategorii má zvýšený maximální ponor až na 70 metrů.
- Čerpadlo se osvědčilo i při čerpání vody znečištěné malým obsahem písku.
- Při čerpání pitné vody je možné objednat čerpadlo s kabelem s atestem na použití pro pitnou vodu, jeho objednání můžete provést na kartě PŘÍSLUŠENSTVÍ.
- Použitím řídící jednotky se dosáhne výrazné úspory energie a vysokoho komfortu.
Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na NÁVOD.
Motor čerpadla je plněný netoxickým olejem, má nerezový plášť, měděné vinutí a keramickou mechanickou ucpávku vybavenou membránou pro vyrovnávání tlaku. Motor je dvoupólový s pomocným rozběhovým vinutím.
Vlastní celonerezové čerpadlo je složeno z osmnácti stupňů. Každý stupeň se skládá z rotujícího plovoucího oběžného kola a pevného difuzoru. Hydraulická část je rozebíratelná a umožňuje relativně jednoduchou výměnu jednotlivého článku v případě jeho opotřebování. Na výtlaku čerpadla je umístěna klapka omezující zpětné hydraulické rázy při vypnutí čerpadla, která ale nenahrazuje normální zpětnou klapku. V případě použití čerpadla jako součást domácí vodárny je proto třeba instalovat samostatnou zpětnou klapku (lze objednat na kartě PŘÍSLUŠENSTVÍ).
Materiálové provedení motoru:
- Plášť, hřídel, spojka - nerezová ocel.
- Vinutí - měď.
- Víko - litina.
- Mechanická ucpávka – keramika/carbon.
Cena čerpadla nezahrnuje kabel, který je připojen k čerpadlu speciálním vodotěsným konektorem umožňujícím jeho snadnou výměnu. Čerpadlo obdržíte s již instalovaným kabelem o požadované délce.
Čerpadlo ALFAPUMPY SSC má elektromotor na napětí 230 V s integrovaným rozběhovým kondenzátorem. Proto se na prodloužení kabelu musí použít kabel se 3 vodiči označený jako 3G. Kabel "normální" nebo s atestem na použití pro pitnou vodu je možno objednat na kartě PŘÍSLUŠENSTVÍ.
Materiálové provedení čerpadla:
- Plášť, hřídel – nerezová ocel.
- Oběžná kola, difuzory – nerezová ocel.
- Víko, výtlačné hrdlo – nerezová ocel.
Řídící jednotka s frekvenčním měničem zajistí stálý tlak bez jeho kolísání při změně průtoku (odběru) vody. Další informace získáte kliknutím na odkaz na NÁVOD.
Zařízení mimo frekvenčního měniče obsahuje také tlakový senzor.
Max. délka kabelu mezi řídící jednotkou a čerpadlem je 50 m. Při prodloužení kabelu u čidla nelze zaručit správnou funkci zařízení.
Změnou frekvence zařízení mění otáčky elektromotoru čerpadla a tím i výkon čerpadla tak, aby byl v rozvodu vody při různém odběru (průtoku) v rozsahu charakteristiky použitého čerpadla nastavený tlak.
Jednoduchá obsluha, snadné ovládání. Všechny funkce mohou být provedeny pomocí tlačítek, není potřeba žádné další externí ladění systému.
Systém umožňuje tzv. měkký start, který eliminuje vznik vodních rázů v potrubí (tlaková vlna způsobená prudkou změnou rychlosti toku v potrubí).
Úspora elektrické energie, zvýšení životnosti čerpadla.
Ochrany proti nadproudu, přepětí, podpětí, zkratu, zablokovanému rotoru apod.
Ochrana proti chodu na sucho.
Indikace provozních stavů a poruch přímo na LCD displeji zařízení.
Nastavení tlaku v rozmezí 1 až 9 barů.
Max. tlak v rozvodu vody je 10 barů.
Tlaková nádoba nevyžaduje žádnou údržbu ani doplňování vzduchu - proto se také označuje jako BEZÚDRŽBOVÁ.
Svařovaná tlaková nádoba bez nožiček je konstrukčně řešena tak, aby voda nepřicházela do styku s kovovým pláštěm. Vodu od vzduchové náplně odděluje místo vaku používaných u jiných výrobců kvalitní butylová membrána, která není vyměnitelná.
Nastavený přetlak v tl. nádobě od výrobce je 2 bary.
Max. teplota vody je 90 °C.
Max. pracovní přetlak je 10 barů.
Uvnitř nádoby je umístěna polypropylenová vložka.
Vnější povrch nádoby je ošetřen epoxidovým antikorozním nástřikem s vysokou korozní odolností.
Připojovací závit je z nerez oceli, vzduchový ventil je zakrytý plastovým krytem.
Záruka 5 let.

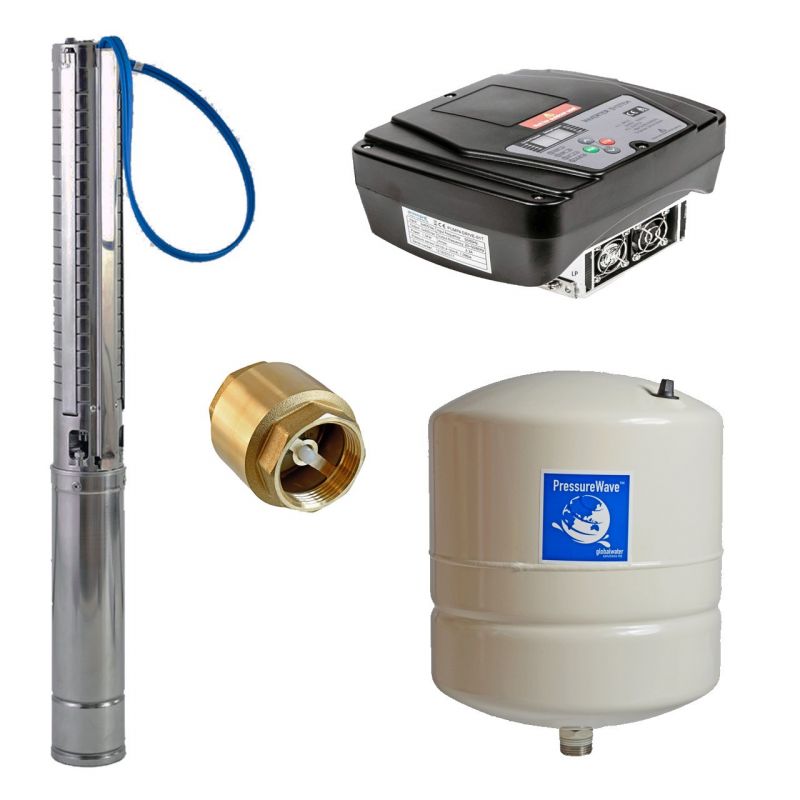

Součástí dodávky komponentů vodárny je čerpadlo ALFAPUMPY 4SSm3/18, řídící jednotka PUMPA DRIVE-01, 1.5 kW, 1 x 230 V/1 x 230 V, celomosazná mosazná zpětná klapka 1" a bezúdržbová tlaková nádoba GWS PWB-8LX, 8 l - vertikální, s membránou. Na přání lze provést změnu jednotlivých komponentů.
Sestavení a zapojení komponentů domácí vodárny je jednoduché, schéma zapojení najdete na stránce "JAK VYBRAT A SESTAVIT DOMÁCÍ VODÁRNU?".
Potrubní propojení: Na výtlak čerpadla se nejlépe v technické místnosti umístí řídící jednotka a tlaková nádoba. Tlaková nádoba se např. pomocí "T" kusu uchytí přímo na potrubí (nemá nožičky ani držáček).
Elektrické zapojení: Kabel od čerpadla se připojí do řídící jednotky a ta se připojí k elektrickému rozvodu 230 V.
Charakteristika čerpadla
