Jak se vyhnout kritickým chybám při výběru čerpadla a domácí vodárny

Nákupní rádce

Postup při výběru

  • Zvolte si požadované napětí. Nabídka jednotlivých typů na Vámi zvolené napětí se Vám zobrazí pomocí HLEDÁNÍ PODLE PARAMETRŮ.
    AC - střídavý proud, DC - stejnosměrný proud.
  • Nejdříve si vyberete typovou řadu dávkovacího čerpadla SEKO, potřebné informace o rozdílech mezi nimi najdete v níže uvedeném přehledu. Nastavení dávkovacího výkonu je možno obecně provádět změnou frekvence nebo změnou délky zdvihu membrány nebo kombinací obou změn. U typů dávkovacích čerpadel s možností změny frekvence a změny délky zdvihu membrány je možnost nastavení plynulejšího dávkování (malé dávky s vyšší frekvencí), což je výhodné např. při desinfekci vody.
  • U některých typových řad je možnost dodání daného typu v materiálovém provedení odpovídající hodnotě pH čerpané kapaliny - hodnota pH od 0 do 8 materiál FPM (Viton), pro pH od 6 do 14 materiál EPDM (cena obou provedení je stejná).
  • V tabulce pro danou typovou řadu si vyberete vhodný typ podle hodnoty požadovaného max. dávkovaného objemu kapaliny v litrech za hodinu a přetlaku v barech na výtlaku čerpadla (hodnoty jsou pro napětí 230 V, pro ostatní napětí jsou hodnoty max. tlaku a jemu odpovídajjícího průtoku uvedeny v nabídce čerpadel).
    V názvu dávkovacího čerpadla je vždy uveden výrobce + typ, max. výkon v l/hod. Je velmi pravděpodobné, že Vámi požadovaný dávkovaný objem se nebude přesně shodovat s hodnotou uvedenou na čerpadle, proto jsou čerpadla regulovatelná, aby jste si ji mohli sami nastavit.
    Značení čerpadel: Typová řada - typ podle výkonu (čísla v prvním sloupci 500, 600, 603, ...).
    Ukázka tabulky s výkony (mimo řadu TEKBA).

    Typová řada SEKO TEKBA

Analogové dávkovací čerpadlo na rozdíl od digitálního nemá displej, nastavení se provádí pomocí ovládacích prvků.
Pokud je v parametrech dávkovacího čerpadla uvedena výtlačná nebo sací výška v metrech, jedná se o hodnotu odpovídající vlastnostem vody (10 m odpovídá cca 1 baru). V případě použití jiné kapaliny s odlišnými vlastnostmi je třeba vycházet z hodnoty tlaku na výstupu z dávkovacího čerpadla a výtlačnou výšku vypočítat na stránce VÝPOČET DOPRAVNÍ VÝŠKY.
V případě požadavku proporcionálního dávkování kapalin nabízíme IMPULSNÍ VODOMĚRY.
V případě požadavku současného dávkování většího objemu dvou různých kapalin (jedním čerpadlem) se prosím podívejte na NÁKUPNÍHO RÁDCE v naší nabídce MEMBRÁNOVÁ ČERPADA VERDERAIR (pohon tl. vzduchem).
Pokud v naší nabídce nenajdete, co potřebujete, prosíme o vyplnění poptávkového formuláře.

Postup při stanovení výkonu dávkovacího čerpadla SEKO

Podle požadovaného dávkovaného objemu si stanovíme max. výkon dávkovacího čerpadla SEKO v litrech za hodinu.
Ve zkráceném popisu dávkovacího čerpadla pod názvem zboží je uveden výpis kapalin, pro které je čerpadlo určeno, případně technická odlišnost.
Na kartě parametry a v popisu zboží je u každého typu vždy uvedena hodnota max. průtoku a jemu odpovídající hodnota přetlaku.
Dávkování lze provádět kontinuálně nebo šaržovitě. V případě kontinuálního dávkování např. 5 l/hod. volíme dávkovací čerpadlo o max. výkonu cca 6 l/hod. V případě šaržovitého dávkování např. 5 l za 10 min. volíme dávkovací čerpadlo o max. výkonu cca 35 l/hod. (5 l krát 6). Doporučujeme hodnotu provozního výkonu na úrovni cca 75 až 90 % maximálního.
Upozorňujeme, že max. výkon dávkovacího čerpadla udávaný výrobcem se vztahuje k udané hodnotě max. přetlaku ve výtlačném potrubí, viz tabulka v jeho nabídce. Je tedy třeba počítat s tím, že pokud tento tlak nebude při provozu dosažen, bude výkon dávkovacího čerpadla větší, než udaná hodnota. Z tohoto důvodu je třeba v případě požadavku přesného dávkování provést kalibraci dávkovacího čerpadla.
Podle způsobu ovládání dávkovacího čerpadla (manuální/externí) si vybereme typovou řadu, viz následující část "rozdíly".
Dávkovací čerpadla SEKO jsou dodávána v materiálových provedeních vhodných pro převážnou většinu aplikací, která jsou uvedena v krátkém popisu zboží.

Mezi jednotlivými typovými řadami jsou následující rozdíly:

  • Řada INVIKTA KCS (náhrada za řadu KCL) - dávkovací čerpadla určená pro aplikace, kde vyhovuje analogové dávkovací čerpadlo s manuálním řízením výkonu s velmi jednoduchou instalací a ovládáním. Řízení dávkování je pouze pomocí frekvence zdvihu bez možnosti regulace výšky zdvihu. K dispozici jsou provedení pro kyselé a zásadité kapaliny, podle dávkovaného objemu se vybere vhodný typ.
  • Řada KOMPACT AML má na rozdíl od řady INVIKTA KCS vstup pro indikaci min. výšky hladiny dávkované kapaliny (ochrana proti chodu na sucho). Elektromagnetické dávkovací čerpadlo s konstantním průtokem, ručně nastavitelné, dva frekvenční rozsahy (0 ÷ 20 % - 0 ÷ 100 %), vstup ovládání úrovně. Pro kapaliny s pH od 2 do 14.
  • Řada KOMPACT DPT - digitální dávkovací čerpadlo s ručně nastavitelným průtokem, s proporcionálním průtokem podle externího signálu (0/4 - 20 mA nebo 20-4/0 mA) nebo pulsního signálu.
    Časované dávkování s týdenním programovatelným časovačem. Dávkování v ppm. Dávková šarže. Statistika. Heslo. Vstup On-Off (dálkové ovládání).
  • Řada TEKNA EVO AKL, APG, ATL, TCK, TPG a TPR - všechny typy mají stejné materiálové provedení hlavy čerpadla z materiálu PVDF a membránu z materiál Teflon. Liší se pouze v materiálovém provedení těsnění - pro kapaliny o hodnotě pH od 0 do 8 je těsnění Viton, pro pH od 6 do 14 je těsnění EPDM. Cena obou provedení je stejná.
  • Řada TEKNA TPG, TPR a TCK - lze nastavit menu do českého jazyka.
  • Řada TEKNA EVO AKL - analogová dávkovací čerpadla s manuálním nastavením výkonu pomocí frekvence zdvihu, 2 rozsahy výkonu (0 až 20%, 0 až 100%).
  • Řada TEKNA EVO AKS - analogová dávkovací čerpadla s manuálním nastavením výkonu na předním panelu pomocí frekvence zdvihu, 2 frekvenční rozsahy (/5), LED indikátor zapnutí.
  • Řada TEKNA EVO APG - analogová dávkovací čerpadla s manuálním a externím (pulsní, proudová smyčka) ovládáním výkonu pomocí frekvence zdvihu.
  • Řada TEKNA EVO ATL - analogová dávkovací čerpadla s manuálním nastavením výkonu pomocí frekvence zdvihů.
  • Řada TEKNA EVO TCK - digitální dávkovací čerpadla s manuálním nastavením výkonu pomocí frekvence zdvihu a časové regulace.
  • Řada TEKNA EVO TPG - digitální varianta analogových dávkovacích čerpadel TEKNA EVO APG s manuálním nastavením výkonu pomocí frekvence zdvihu a časové regulace a s externím (pulsní, proudová smyčka) ovládáním výkonu pomocí frekvence zdvihu.
  • Řada TEKNA EVO TPR - digitální dávkovací čerpadla s integrovaným měřením a regulací pH/redox-potenciálu a s nastavením výkonu pomocí frekvence zdvihu, možnost připojení sondy Pt100 pro kompenzaci teploty, výstup pro přenos měření. Cenově mimořádně výhodná možnost jednoduchého řešení úpravy hodnoty pH (neutralizace) nebo redox-potenciálu (např. dávkování chlornanu sodného při dezinfekci, redukce šestimocného chrómu CrVI). Sondy na měření pH nebo redox-potenciálu je možno objednat na kartě PŘÍSLUŠENSTVÍ.
  • Řada TEKNA EVO TPT - digitální dávkovací čerpadlo s ručně nastavitelným průtokem, napájení 12 V DC, proporcionální dávkování podle externího signálu analogového (4-20 mA) nebo digitálního (vodoměr):
    Dávkový režim. Funkce časovače. Statistika. Heslo. Vstup ON-OFF (dálkové ovládání). pH/Redox regulátor. Volitelný vstup sondy PT100 nebo PT1000 pro tepelnou kompenzaci.
  • Řada TEKBA EML - ruční nastavení frekvence (%) a počtu zdvihu pomocí ovládacího kolečka na čelním panelu. Lze připojit indikaci min. hladiny.
  • Řada TEKBA EMC - ruční nastavení frekvence (%) a počtu zdvihu pomocí ovládacího kolečka na čelním panelu a externí pulzní řízení, indikátor stavu, lze připojit indikaci min. hladiny. Dvě možnosti dávkování:
    - Konstantní - čerpadlo neustále dávkuje ručně na klávesnici nastaveným výkonem.
    - Proporcionální - čerpadlem dávkovaný objem se mění podle externího řízení pomocí pulzního signálu, např. z vodoměru.

  • Řada TEKBA EMM - ruční nastavení frekvence (%) a počtu zdvihu pomocí ovládacího kolečka na čelním panelu a externí řízení proudovou smyčkou (4 - 20 mA), indikátor stavu, lze připojit indikaci min. hladiny. Dvě možnosti dávkování:
    - Konstantní - čerpadlo neustále dávkuje ručně na klávesnici nastaveným výkonem.
    - Proporcionální - čerpadlem dávkovaný objem se mění podle externího řízení pomocí proudové smyčky 4 až 20 mA.

  • Řada TEKBA EMG -  externí řízení pomocí pulzů nebo proudové smyčky (4 - 20 mA), indikátor stavu, lze připojit indikaci min. hladiny. Dvě možnosti dávkování:
    - Konstantní - čerpadlo neustále dávkuje ručně na klávesnici nastaveným výkonem.
    - Proporcionální - čerpadlem dávkovaný objem se mění podle externího řízení pomocí pulzů nebo proudové smyčky (4 - 20 mA).
    Funkce časovače.
    Proporcionální dávkování.
    Statistika.
    Heslo.
    Dálkové ovládání vypnutí a zapnutí.
Klikněte zde pro více informací

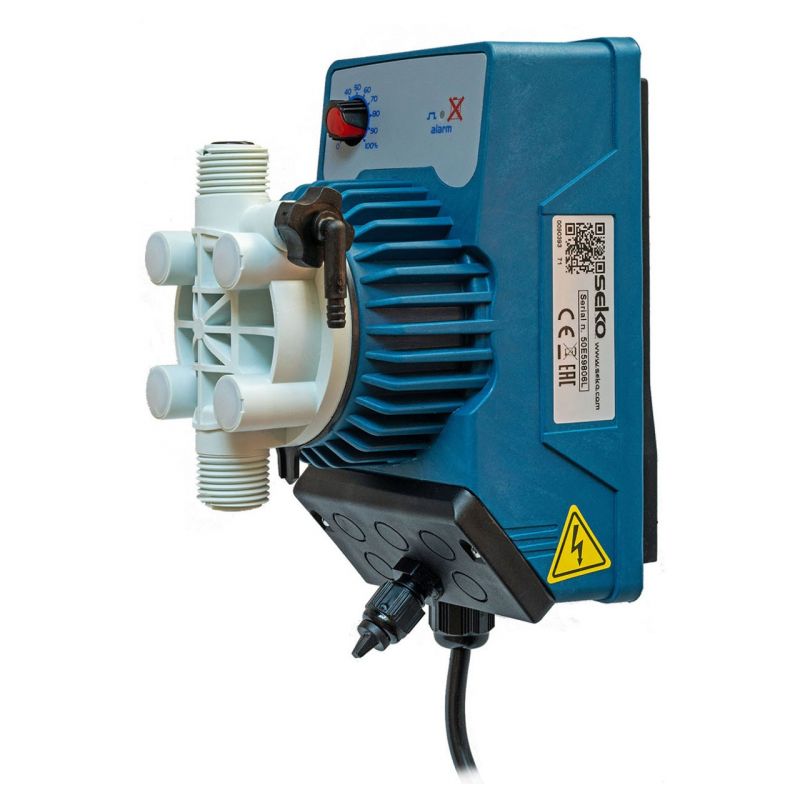

Dávkovací čerpadlo SEKO KOMPACT AML200, max. 8 l/hod., 24 V AC

Univerzální materiálové provedení pro kapaliny s pH od 2 do 14, manuální nastavení výkonu.

4775
4774
Cena: 6 539 Kč  s DPH 5 404 Kč  bez DPH
Množství: ks
Doprava:
ZDARMA
Dostupnost: podle možností výrobce
Kód zboží: AML200OPE0000
Hmotnost: 3 kg
Vyrábí: Logo_seko
Popis produktu
Parametry

Popis produktu

Použití:

  • Pro dávkování kapalin s pH od 2 do 14.
  • Pro napětí  24 AC.

Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na PROSPEKTNÁVOD.
Pro kontinuální dávkování malých množství kapalné látky a to někdy i do vysokých tlaků, řízení pouze pomocí frekvence zdvihu bez regulace výšky zdvihu (ruční nastavení pomocí potenciometru na čelním panelu se dvěma frekvenčními rozsahy 0 ÷ 20% nebo 0 ÷ 100%).
Kontrolka LED zapnutí a kontrolka min. hladiny.
Pro aplikace, kde zcela postačí analogové dávkovací čerpadlo s manuálním řízením výkonu, s velmi jednoduchou instalací a ovládáním.
Čerpadlo má vstup pro hladinový spínač (indikace min. hladiny dávkované kapaliny - ochrana proti chodu na sucho).
Hlava: PVDF-T (PVC).
Membrána: Teflon.
Kuličky: Keramika.
Těsnění: FKM (Viton).

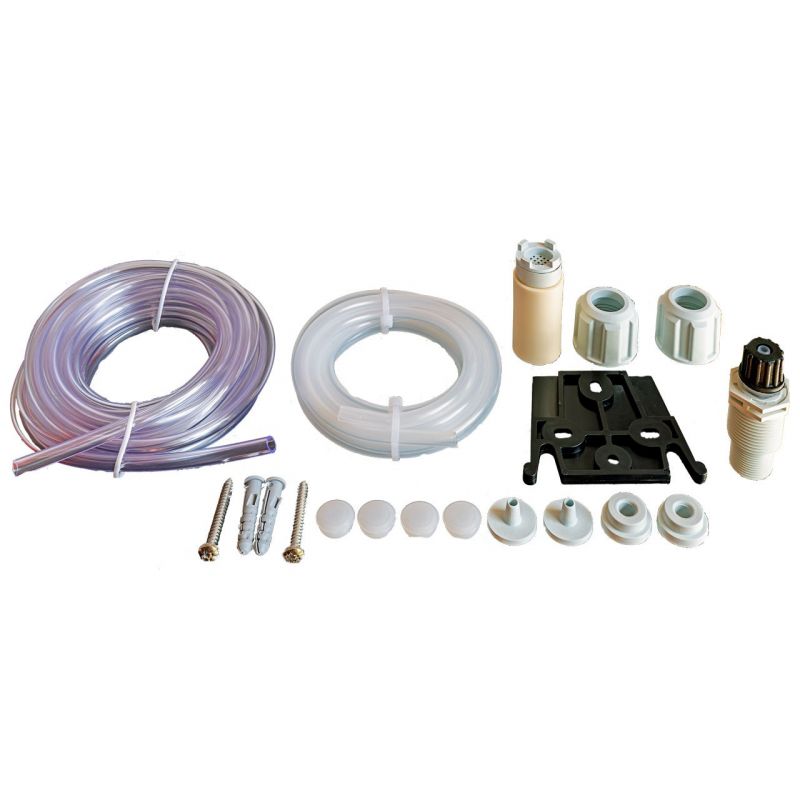

Součástí dodávky je kompletní instalační sada: Sací filtr, vstřikovací ventil (PVDF-T), 2 m hadičky (PE) pro sání/výtlak a příslušenství pro montáž.

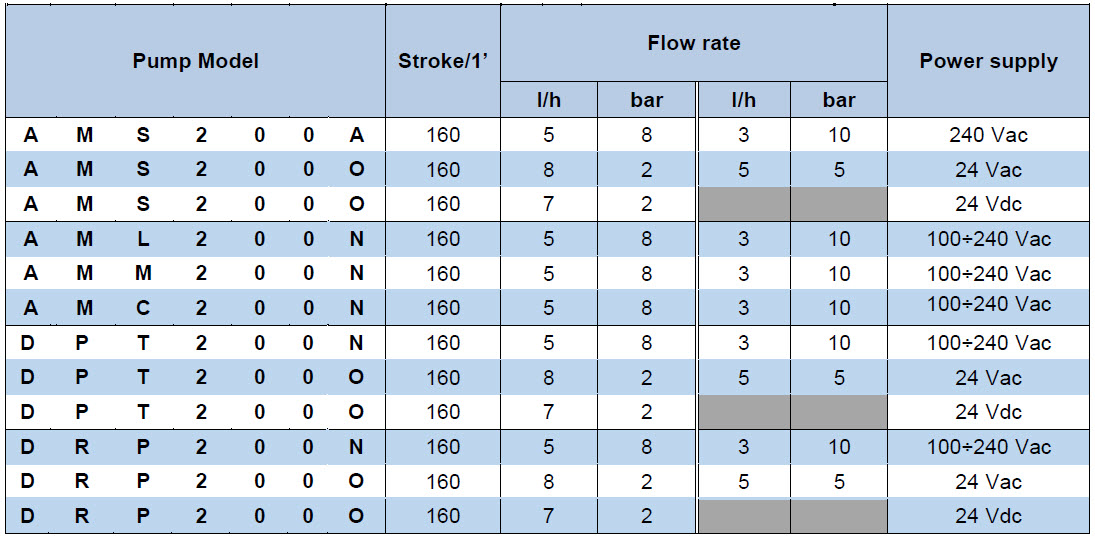

Hodnota průtoku je závislá na požadovaném přetlaku na výtlaku dávkovacího čerpadla a můžete ji zjistit z následujícího obrázku.

Parametry

Napětí: 24 ̴ V
Max. příkon: 22 W
Počet zdvihů za min. max.: 160
Princip: elektromagnetická
Počet dávkovacích kapalin max.: 1
Krytí: IP65
Řízení chodu čerpadla: pouze na čerpadle
Průtok max.: 8 l/hod.
Tlak na výtlaku max.: 0.20 MPa
Připojení čerpadla: hadička
Dimenze připojení - sání: 6/4 DN
Dimenze připojení - výtlak: 6/4 DN
Charakter čerpané kapaliny: běžné kapaliny mimo konc. kyselin a hořlavin
Matriálové provedení - hlava: PVC
Materiálové provedení - membrána: teflon
Materiálové provedení - koule: keramika
Hmotnost: 3 kg
Záruka: 24 měsíce
Příslušenství

Příslušenství

Hadička PE 6x4

Pro dávkovací čerpadla s připojením sání a výtlaku 6x4.
