Popis produktu
Použití:
- Čerpání abrazivních a viskózních kapalin.
- Čerpání kapalin s vysokou koncentrací pevných částic (do 80%).
- Čerpání vápenného mléka (suspenze hydroxidu vápenatého), kvasnic a křemeliny.
- Při požadavku přesného měření objemu čerpané látky bez průtokových ztrát.
Každý typ se dodává v několika variantách hodnot průtoku a materiálového provedení hadice. Pokud si nebudete jisti výběrem, zašlete nám prosím poptávku nebo dotaz a my Vám zpracujeme nabídku.
Přehled vhodnosti použití dodávaných materiálových provedení hadice pro hadicová čerpadla VERDERFLEX pro různé aplikace získáte po kliknutí na ZDE.
Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další podrobné informace získáte kliknutím na odkaz na PROSPEKT a na NÁVOD.
Barva čerpadla RAL 6018.
Cover/Inspection Window Carbon Steel/Polycarbonate.
Materiál vložky příruby Stainless Steel.
Specifikace příruby Universal 316 Stainless Steel Slotted 35 mm.
Typ příruby Universal 316 Stainless Steel Slotted 35 mm
Maximální průtok 2744 l/hr.
Materiál pro montáž rámu Carbon Steel.
Materiál hadice Natural Rubber.
Mazivo Verderlube.

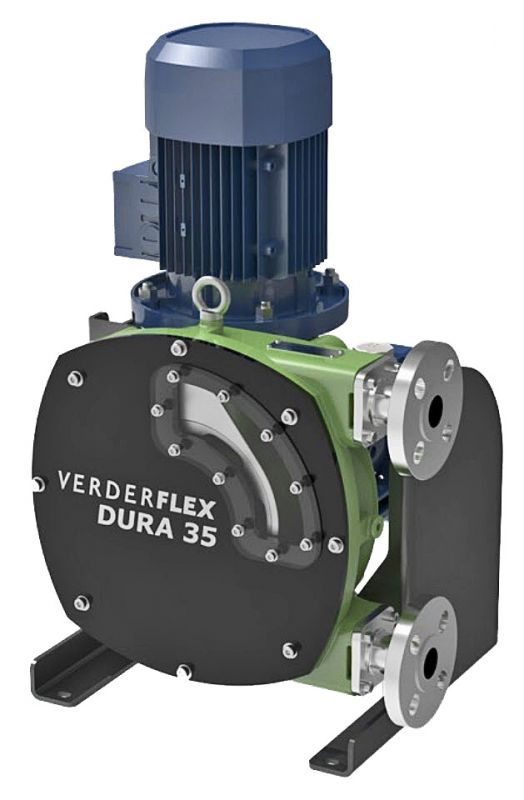

Model Dura 35
Materiál čerpadla SG Iron.
Rozměr čerpadla 35 mm.
Specifikace rotoru Cast Iron Standard Pressure Rotor.
Podložka k rotoru STANDARD PRESSURE.
Maximální sací výška 9,5 mwc.
Barevná povrchová úprava Standard.
Maximální pracovní tlak 6 bar.
Podrobnosti o jednotce:
Atex ne.
Barva pohonu RAL 5010.
Napětí pohonu 230/400V.
Energetická třída IE3.
Rozměry rámu / montážní poloha IEC100 / B14.
Frekvence 50 Hz.
Převodovka Worm.
Převodový poměr 20.
Fáze 3 Phase.
Póly 4 pole.
Výkon motoru 2,2 kW.
Třída ochrany IP55.
PTCS ano.
Redukční faktor 20:1.
Materiál ucpávky pohonu hřídele Viton.
Maximální rychlost 70 rpm.
Termín dodání je většinou jeden měsíc.
Hadicová čerpadla VERDERFLEX DURA s motorem na 400 V umožňují reverzní chod a neublíží jim krátkodobý chod naprázdno (nasucho). Na přání lze dodat motor na 230 V.
Materiálové provedení hadice:
- NR: Natural Rubber - nabízené provedení
- EPDM: Ethylene Propylene Diene Monomer
- NBR: Nitrile Buna Rubber
Regulace otáček a tím i výkonu hadicového čerpadla je možná pomocí frekvenčního měniče (není součástí dodávky). Pokud se společně s frekvenčním měničem dokoupí i snímač otáček, lze hadicové čerpadlo použít na dávkování požadovaného objemu (dávkovací, plnící).
Pokud se regulace neprovádí, hodnota průtoku hadicového čerpadla odpovídá hodnotě uvedené výrobcem.
Nabízená hadicová čerpadla jsou osazena hadicí z NR (přírodní guma).
V případě požadavku jiného provedení než nabízeného nás kontaktujte.
Princip peristaltického (hadicového) čerpadla je založen na střídavém stlačení a uvolnění speciální hadice. Tento princip zajišťuje velmi šetrný posun media uvnitř hadice žádaným směrem. Hadice spočívá na vnitřní hladké ploše tělesa čerpadla a z vnější části je stlačována rotorem s vačkou. Při pomalém otáčení dochází k postupné deformaci hadice, při které je obsah před vačkou vytlačován z hadice po směru rotace vačky a za vačkou vzniká podtlak, který má za následek opětovné nasátí čerpaného media.
Samonasávací schopnost. Díky elastickým vlastnostem hadice dochází po uvolnění vačky k téměř úplnému vakuu, které vtahuje medium do hadice, takže pomocí hadicového čerpadla Verderflex lze stejně bez problémů přečerpávat vysoce viskózní kapaliny jako sát z větších hloubek. Skříň čerpadla je naplněna speciálně vyvinutým lubrikantem Verderlube, který zajišťuje mazání a chlazení hadice, čímž se prodlužuje životnost hadice.
Protože produkt přichází do kontaktu pouze s hadicí a ne s rotujícími částmi, hadicové čerpadlo je vhodné pro tekutiny citlivé na smyk, a to dokonce i v případě přítomnosti částic.
Dlouhá životnost hadice.
Možnost chodu na sucho.
Masívní skříň čerpadla.
Snadná manipulace s hadicí. Použití přítlačné rychlospojné příruby usnadňující montáž nebo výměnu hadice.
Rotor je pevně spojen s hnací hřídelí, která prochází dvouložiskovým pouzdrem. Ložiska jsou použita samomazná, dokonale přenáší a vyrovnávají síly z hnacího motoru. Tím zajišťují tišší provoz a delší životnost čerpadla i motoru. Originální hnací hřídel byla vyvinuta pro výrazné snížení zatížení převodového ústrojí a hnacího motoru.
Kompaktní konstrukce umožňující snížení požadavku na podlahovou plochu, v porovnání s ostatními podobnými čerpadly až o 70%.
Lehká instalace.
Čerpadla jsou prakticky bezúdržbová.
