Nákupní rádce

Membránová čerpadla YAMADA jsou samonasávací, mají možnost běhu nasucho a regulace výkonu. Jsou poháněná tlakovým vzduchem, který nesmí obsahovat vodu v kapalné formě (je doporučena instalace vymražovacího zařízení).
Při čerpání membránovým čerpadlem YAMADA vznikají rázy, jejichž intenzita stoupá s velikostí membránového čerpadla. Doporučujeme je eliminovat pružným připojením sacího a výtlačného potrubí, např. hadicí.
Materiálové provedení membránového čerpadla YAMADA NDP zvolíme podle chemick&ya ... Další informace

Nákupní rádce

Membránová čerpadla YAMADA jsou samonasávací, mají možnost běhu nasucho a regulace výkonu. Jsou poháněná tlakovým vzduchem, který nesmí obsahovat vodu v kapalné formě (je doporučena instalace vymražovacího zařízení).
Při čerpání membránovým čerpadlem YAMADA vznikají rázy, jejichž intenzita stoupá s velikostí membránového čerpadla. Doporučujeme je eliminovat pružným připojením sacího a výtlačného potrubí, např. hadicí.
Materiálové provedení membránového čerpadla YAMADA NDP zvolíme podle chemických vlastností čerpané kapaliny, podle požadovaného průtoku vybereme vhodný typ (z důvodu dosažení optimální životnosti nedoporučujeme provoz na max. výkon).
Pokud potřebujete jiný výkon nebo jiné materiálové provedení membránového čerpadla YAMADA, zašlete nám poptávku. Nabídka je široká, můžete se podívat do KATALOGU.

Pokud si nebudete jisti výběrem, zašlete nám prosím poptávku pomocí formuláře z nabídky POPTÁVKY (horní část stránky).

Materiálové provedení

U membránového čerpadla YAMADA je uvedeno u každého typu v pořadí: Provedení koule - těleso - membrána.
Doporučené použití materiálových provedení membránových čerpadel YAMADA NDP:

  • Tělo - hliník, membrány - NBR, ventilové koule - NBR. Čerpaná média: Oleje, ropné produkty, řezné emulze. ATEX provedení.
  • Tělo - polypropylen, membrány - Santoprene nebo PTFE, ventilové koule - EPDM nebo PTFE. Čerpaná média: Kyselina sírová max. 75%, chlorovodíková bez omezení, dusičná do 35%, fosforečná do 50%, citronová bez omezení, fluorovodíková - nevhodné. Hydroxidy: Hydroxid sodný a draselný bez omezení.

Význam použitých zkratek materiálů u membránových čerpadel YAMADA

Těleso
P - Polypropylene
V - Kynar (PVDF)
D - Groundable Acetal
A - Aluminum
S - Stainless Steel
Membrány
C - Neoprene (CR)
N - Buna N (NBR)
S - Santoprene (TPO)
T - Teflon (PTFE)
V - Viton (FPM)
H - Hytrel (TPE)
Koule
C - Neoprene (CR)
N - Buna N (NBR)
E - Nordel (EPDM)
T - Teflon (PTFE)
V - Viton (FKM)
S - Santoprene (TPO)
S1 - 316 SS Ball
S2 - 316 SS Seat (Machined)
S3 - 316 SS BalIGuide
SS - 316 SS Ball & Seat

Spotřeba tlakového vzduchu

Přibližný odhad spotřeby tl. vzduchu membránová čerpadla YAMADA lze provést podle následujícího postupu, při kterém se vychází ze skutečnosti, že membránové čerpadlo má přibližně tl. ztrátu 0,5 baru a k jeho rozběhu je třeba min. tlak 2 bary (při kterém se dosáhne tlak/dopravní výška 1,5 baru/15 m). Spotřeba nasátého (atmosférického) vzduchu je cca 3x větší než čerpaný objem v m3/hod. nebo spotřeba tl. vzduchu o tlaku o 0,5 baru větším než tlak na výtlaku membránového čerpadla je rovna čerpanému objemu v m3/hod. (např. při průtoku kapaliny 5 m3/hod. a tlaku 6 barů /dopravní výška 60 m/ je spotřeba tl. vzduchu 5 m3/hod. o tlaku 6,5 baru).

Řešení případných provozních problémů

V případě problému s membránovým čerpadlem YAMADA doporučujeme odpojit sací a výtlačné potrubí a zapnout čerpadlo. Pokud po přiložení ruky na výtlak membránové čerpadlo čerpá vzduch, je v pořádku, a problém je někde jinde.
Pokud membránové čerpadlo běží ale nečerpá, je třeba odstranit nečistotu z prostoru sedla u koule (netěsnost ventilů).


Méně informací

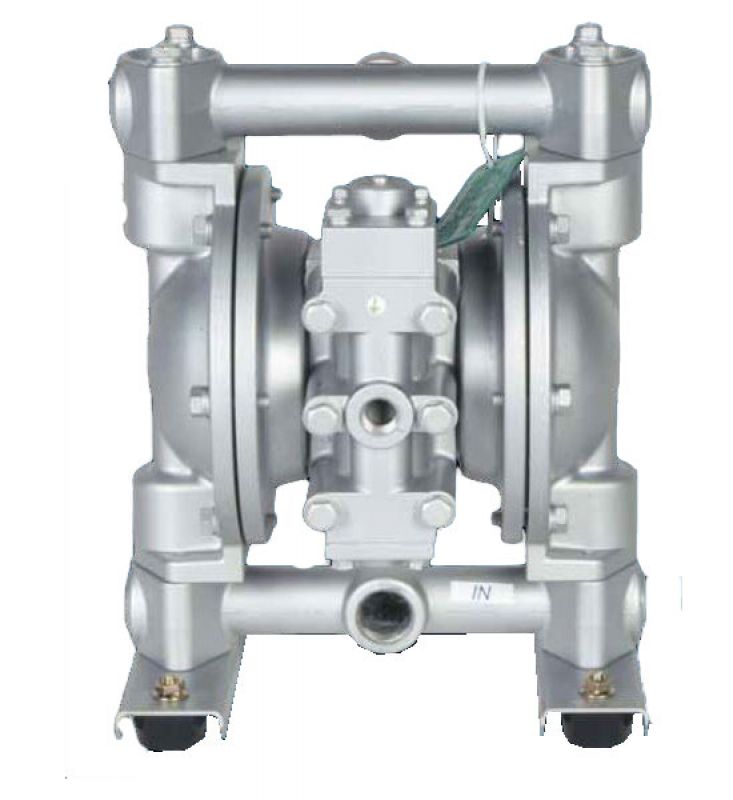

Membránové čerpadlo YAMADA NDP-20BAN

Čerpání olejů, ropných produktů, řezných emulzí. ATEX provedení. Max. průtok 6,6 m3/hod.

2403
Cena: 19 048 Kč  s DPH 15 742 Kč  bez DPH
Množství: ks
Doprava:
ZDARMA
Dostupnost: do 7 dnů
Kód zboží: NDP-20BAN
Hmotnost: 9 kg
Vyrábí: Yamada_logo
Popis produktu
Parametry

Popis produktu

Použití:
- Pro přečerpávání olejů, ropných produktů, řezných emulzí.
ATEX provedení.
Pokud potřebujete jiný výkon nebo jiné materiálové provedení membránového čerpadla pro jinou aplikaci, zašlete nám poptávku.

Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na PROSPEKT.
Tělo - hliník, membrány - NBR, ventilové koule - NBR.
Součástí dodávky čerpadla Yamada je i ruční uzavírací kulový kohout.
Výhody čerpadel Yamada oproti konkurenci:
- Čerpadla jsou nemazaná.
- Krátký zdvih membrány – vyšší životnost membrán.
- Šroubovaná konstrukce, snadné rozebírání a skládání.
- O-kroužky nejsou používány jako dynamické těsnění, protože jsou primárně určeny pro stacionární těsnění.
Jednoduchá údržba.
Bezúkapovost.
Snadno nastavitelný průtok.

Charakteristika čerpadla

Parametry

Průtok max.: 6.60 m3/hod.
Tlak v rozvodu tl. vzduchu max.: 0.70 MPa
Sací výška při zavodnělém potrubí max.: 5.50 m
Materiálové provedení - těleso čerpadla: A = hliník
Materiálové provedení - koule: BN - Buna N
Materiálové provedení - membrány: BN = Buna N
Použití - ropné látky: Ano
Průchodnost (max. velikost pevných částic): 2 mm
Teplota čerpaného média max.: 82 °C
Dimenze připojení - sání: 1/2 BSP
Dimenze připojení - výtlak: 1/2 BSP
Dimenze připojení - tl. vzduch: 1/4
Hmotnost: 9 kg
Prostředí: výbušné dle ATEX
Provedení: normální
Záruka: 18 měsíce
Příslušenství

Příslušenství

Hadice 8x6

Přívod tlakového vzduchu pro membránová čerpadla.

do 7 dnů
Cena: 97 Kč  s DPH 80 Kč  bez DPH

Regulátor tlakového vzduchu G 1/4

Pro regulaci výkonu membránového čerpadla, rozsah 0,5 až 10 barů

do 7 dnů
Cena: 4 351 Kč  s DPH 3 596 Kč  bez DPH

Ruční uzavírací kulový kohout

Pro ovládání přívodu tl. vzduchu membránová čerpadla

do 7 dnů
Cena: od 876 Kč  s DPH 724 Kč  bez DPH

Rychlospojka přímá pro hadičku 8 mm

Pro rychlé propojení přívodu tlakového vzduchu do membránová čerpadla

do 7 dnů
Cena: od 876 Kč  s DPH 724 Kč  bez DPH

Solenoidový ventil G 1/4

Dálkové ovládání chodu membránová čerpadla, otevírání/zavírání přívodu tlakového vzduchu

do 7 dnů
Cena: od 876 Kč  s DPH 724 Kč  bez DPH

Spojovací šroubení mezi regulátorem tlaku a kohoutem

Pro propojení regulátoru tlaku a kohoutu přívodu tl. vzduchu membránová čerpadla

do 7 dnů
Cena: od 876 Kč  s DPH 724 Kč  bez DPH
