Zařízení na hlídání hladiny s vodivostními sondami zn. MAVE se vybírá podle spínaného napětí (pro motory na 400 V pouze typ MAVE 2-HH3), proudu, počtu sledovaných úrovní hladin (číslo za pomlčkou a písmeny), rozsahu výšek hladin a místu montáže (s označením DIN pouze do rozvaděče, bez označení DIN pro vnější montáž). Lze je použít u studní/vrtů od průměru 100 mm.
Zařízení MAVE se skládá s vyhodnocovací jednotky a vodivostních sond, které se k němu musí doobjednat (nabídka je uvedena na kartě PŘÍSLUŠENSTVÍ). Jedna ... Další informace

Nákupní rádce

Zařízení na hlídání hladiny s vodivostními sondami zn. MAVE se vybírá podle spínaného napětí (pro motory na 400 V pouze typ MAVE 2-HH3), proudu, počtu sledovaných úrovní hladin (číslo za pomlčkou a písmeny), rozsahu výšek hladin a místu montáže (s označením DIN pouze do rozvaděče, bez označení DIN pro vnější montáž). Lze je použít u studní/vrtů od průměru 100 mm.
Zařízení MAVE se skládá s vyhodnocovací jednotky a vodivostních sond, které se k němu musí doobjednat (nabídka je uvedena na kartě PŘÍSLUŠENSTVÍ). Jedna jednoduchá sonda slouží k indikaci jedné hladiny, dvě jednoduché sondy slouží k indikaci dvou hladin o libovolném rozdílu, jedna dvojitá sonda slouží ke snímání dvou hladin s (od výrobce) nastaveným rozdílem hladin 5 m (označení délka kabelu + 5 m). Na indikaci hladiny je možno použít pouze vodivostní sondy. V případě potřeby lze sondy prodloužit přes svorkovnici za podmínky, že celková délka kabelu nepřesáhne 100 m a prodloužení se provede na povrchu (ne v šachtě studny, kde je zvýšená vlhkost).

Na ochranu čerpadel proti chodu na sucho při čerpání pitné a užitkové vody je určená typová řada MAVE "HH" (citlivost nastavena výrobcem na vodu), při čerpání všech ostatních vodivých kapalin (včetně vody) je určena typová řada MAVE "S" (lze nastavit citlivost podle čerpané kapaliny).
Zařízení MAVE 2-S1 a MAVE 2-S2 je osazeno dvoupolohovým mini přepínačem, který umožňuje otáčet funkci výstupního relé. Toto řešení najde uplatnění zejména při aplikacích dopouštění nádrží z vodovodního řadu.

Na ochranu čerpadel proti chodu na sucho hlídáním jedné úrovně hladiny
je určen typ MAVE 2-HH1. Po dosažení min. hladiny (nebo při výpadku el. proudu) dojde k vypnutí přívodu elektřiny k čerpadlu. Jeho nové spuštění se provede stiskem tlačítka. Vhodné pro studny/vrty s dobrou vydatností pouze jako pojistka. K zařízení MAVE 2-HH1 se připojí pouze jedna jednoduchá sonda.

Na indikaci dvou úrovní hladin s výškovým rozdílem daným instalovanými sondami lze použít typ MAVE 2-HH22-S2.
Rozdíl mezi typem MAVE 2-S2 a MAVE 2-HH2:
Funkce je stejná, S2 má možnost nastavení citlivosti cca. 2 - 100 kOhm umožňující přizpůsobení pro různé kapaliny, HH2 je určeno pouze pro signalizaci hladiny normální vody při ochraně proti chodu na sucho a ovládání čerpadel do příkonu 1,5 kW (230 V).
Při úrovni hladiny mezi oběma sondami je zapojen přívod elektřiny. Po dosažení horní úrovně je vypnut a to až do doby, kdy dojde k dosažení spodní úrovně, kdy se opět zapne. Zařízení lze zapojit i obráceně, kdy přívod elektřiny je zapnut po dosažení horní hladiny do dosažení spodní hladiny. V prvním případě lze zařízení použít např. na dopouštění nádrže, v druhém na její vypouštění nebo na ochranu čerpadla proti chodu na sucho při jeho provozu omezeném výškou hladin ve vrtu/studni. K zařízení se připojí dvě jednoduché sondy nebo jedna dvojitá (s rozdílem hladin 5 m).
Na automatické ovládání čerpadel podle dvou výšek hladiny je určen typ MAVE 2-HH2 (230 V, max. příkon 1,5 kW) nebo MAVE 2-HH3 (provedení pro motory na 400 V, které obsahuje stykač s max. zatížením 4 kW). V případě použití zařízení MAVE 2-HH2 k čerpadlu s elektromotorem na 230 V o větším příkonu jak 1,5 kW lze použít typ MAVE 2-HH3.
Na indikaci až 3 úrovní hladin (min. a max. hladina ve studni/vrtu, nebo v nádrži, z které se voda čerpá, a max. hladina v nádrži, do které se voda čerpá) je určeno zařízení MAVE 2-S3.

Na indikaci dosažení maximální nebo poklesu pod minimální úroveň hladiny (jedna úroveň hladiny) lze použít typ MAVE 2-S1. Po dosažení nebo poklesu nastavené hladiny dojde k zapnutí/vypnutí přívodu elektřiny. Možno použít na indikaci přítomnosti spodní (průsakové) vody, např. sklepy, šachty, signalizaci dosažení havarijní úrovně kapaliny v nádržích a jímkách při indikaci selhání jiného způsobu signalizace, např. plovákových spínačů ponorných čerpadel, nebo ucpaného odtoku.
K zařízení se připojí pouze jedna jednoduchá sonda.

Rozdíl mezi zařízením SUB/MATIC a MAVE 2-S3

  • U zařízení SUB/MATIC může být použita na indikaci min. a max. úrovně hladiny ve studni/vrtu vodivostní sonda nebo plovákový spínač. Na indikaci max. úrovně hladiny v nádrži, kam se voda čerpá, může být použit pouze plovákový spínač.
  • U zařízení MAVE 2-S3 na indikaci min. a max. úrovně hladiny ve studni/vrtu musí být použita vodivostní sonda. Na indikaci max. úrovně hladiny v nádrži, kam se voda čerpá musí být také použita vodivostní sonda.

Méně informací

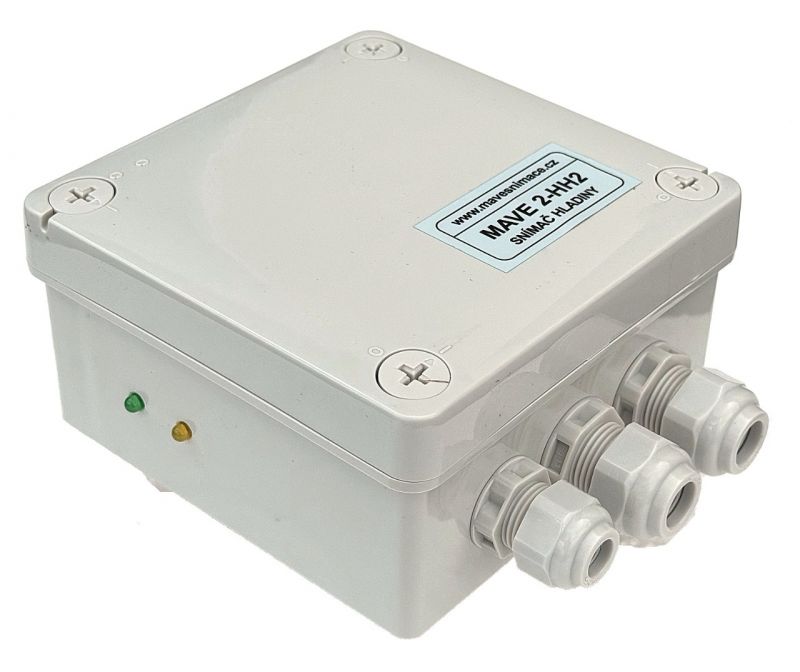

Hlídání hladiny MAVE 2-HH2, 230 V

Ochrana čerpadel na 230 V proti chodu na sucho, snímání (signalizace) dvou úrovní hladin vody. Max. 1,5 kW.

2489
Cena: 1 162 Kč  s DPH 960 Kč  bez DPH
Množství: ks
Doprava:
viz stránka DOPRAVA

Od celkové ceny objednaného zboží 7000 Kč s DPH a do celkové hmotnosti 29 kg je doprava Českou poštou zdarma.

Od celkové ceny objednaného zboží 5000 Kč s DPH a do celkové hmotnosti 39 kg je doprava GLS zdarma.
Dostupnost: skladem
Kód zboží: 350220
Hmotnost: 0 kg
Vyrábí:
Popis produktu

Popis produktu

Použití:
- Snímání dvou úrovní hladiny pitné nebo technologické vody pomocí vodivostních sond.
- Automatická ochrana čerpadel s elektromotory na 230 V do příkonu 1,5 kW proti chodu na sucho. Při poklesu hladiny pod spodní úroveň dojde k vypnutí přívodu elektřiny až do doby dosažení horní úrovně, kdy dojde automaticky k zapnutí. Vhodné pro studny/vrty s malou vydatností. K zařízení se připojí dvě jednoduché sondy nebo jedna dvojitá.
- Lze je použít u vrtů/studní od průměru 100 mm.

Technické informace
Nejdůležitější údaje získáte kliknutím na odkaz na TECHNICKÝ LIST a PŘÍKLADY ZAPOJENÍ.
Na rozdíl od provedení SS nelze provést změnu nastavení citlivosti zařízení, které odpovídá pitné nebo užitkové vodě.
Napájecí napětí: 230 V AC
Příkon: 3 VA
Výstup: přepínací kontakt relé
Zatížení kontaktu: 250 V / 16 A.
Vstupní citlivost: cca 20 kOhm
Signalizace: LED diodou
Rozměry: 90x90x42 mm
Hmotnost: 0,4 kg
Materiál obalu: Hensel
Krytí: IP 55. Jeho zachování docílíte u starších verzí zařízení použitím sady vývodek s redukcemi, kterou si můžete objednat na kartě PŘÍSLUŠENSTVÍ (náhrada za univerzální gumové stupňovité průchodky).
K zařízení lze instalovat dvě jednoduché sondy nebo jednu dvojitou o různých délkách, jejich nabídku najdete na kartě PŘÍSLUŠENSTVÍ. Jednoduché sondy slouží k indikaci jedné hladiny, dvojité ke snímání dvou hladin o rozdílu 5 m (označení sondy délka kabelu + 5 m). V případě požadavku indikace jiného rozdílu výšky hladiny než 5 m je třeba použít na indikaci dvě jednoduché sondy.
Sondy nejsou součástí snímače hladiny a je nutno provést jejich samostatné objednání.

Příslušenství

Příslušenství

Ponorná sonda dvojitá na signalizaci dvou hladin s rozdílem 5 m

Pro vodivostní snímání úrovní hladiny ve vrtech a studních od průměru 100 mm, délka 10 až 70 m

skladem
Cena: od 877 Kč  s DPH 725 Kč  bez DPH

Ponorná sonda jednoduchá na signalizaci jedné úrovně hladiny

Pro vodivostní snímání jedné hladiny ve vrtech a studních od průměru 100 mm, délky 5 až 50 m

skladem
Cena: od 877 Kč  s DPH 725 Kč  bez DPH
