Popis produktu
Použití:
- Na čerpání čisté užitkové vody.
- Do vrtů od průměru 85 mm.
- Vzhledem k malému příkonu 485 W je vhodné i pro solární systémy a elektrocentrály.
Proč koupit toto čerpadlo?
- Na rozdíl od jiných v této cenové hladině má zvýšený maximální ponor až na 70 metrů.
Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na PROSPEKT.
Dvoupólový motor ponorného čerpadla s nerezovým pláštěm je plněný netoxickým olejem, má měděné vinutí, pomocné rozběhové vinutí, keramickou mechanickou ucpávku a membránu pro vyrovnávání tlaku. Rozběhový kondenzátor a nadproudová (tepelná) ochrana je umístěna přímo v čerpadle.
Kabel čerpadla (H07RN-F nebo H07BB-F) je zakončen běžnou trojpólovou euro vidlicí 230 V a je připojen k čerpadlu speciálním vodotěsným konektorem, což umožňuje jeho snadnou výměnu.
Čerpadlo opláštěné nerezovým pláštěm je vícestupňové, každý stupeň se skládá z rotujícího oběžného kola a pevného difuzoru. Oběžné kolo uděluje kapalině kinetickou energii, kterou difuzor částečně mění v energii potenciálovou (tlakovou) a současně ji usměrňuje do sání dalšího stupně. Hydraulická část je rozebíratelná a proto je možná v případě opotřebování relativně jednoduchá výměna jednotlivého článku. Na výtlaku čerpadla je umístěna klapka, omezující zpětné hydraulické rázy při vypnutí čerpadla (nenahrazuje zpětnou klapku)
Maximální počet zapnutí čerpadla je 30 za hodinu.
Čerpadla SEm mají plovoucí oběžná kola, což značně zvyšuje jejich odolnost vůči příměsi písku v čerpané kapalině.
Materiálové provedení:
Plášť motoru, hřídel, spojka - nerezová ocel
vinutí - měď
víko, výtlačné hrdlo - litina
oběžná kola, difuzory – POM, ABS (Noryl)
mechanická ucpávka – keramika/carbon
kabel – H07RN-F3G1
Informace o ovládací jednotce PEDROLLO EASYPRESS II získáte po kliknutí na odkaz na PROSPEKT a na NÁVOD.
K zapnutí čerpadla dojde při poklesu tlaku po zahájení odběru vody. Čerpadlo běží (nespíná a nevypíná) a čerpá kapalinu s konstantním tlakem, který závisí na jeho parametrech (odpovídá charakteristice použitého čerpadla). Po ukončení odběru vody postupně stoupá v systému tlak a objem vody protékající ovládací jednotkou se postupně zmenšuje. Dosáhne-li čerpadlo svého výkonnostního maxima (max. dopravní výšky), přestane voda proudit a jednotka čerpadlo vypne. Této vlastnosti se využívá při ochraně čerpadla proti chodu na sucho, při kterém ovládací jednotkou neproudí voda a čerpadlo je proto po cca 10 sekundách automaticky vypnuto.
Robustní tělo - max. pracovní tlak vody 10 bar (zkoušeno na více než 40 bar).
Speciální zpětný ventil umožňuje instalaci v jakékoliv poloze (patentováno).
Plošný spoj s elektronikou izolován proti vlhkosti speciálním povlakem.
Bezúdržbová robustní membrána (patentováno) – chrání proti přetlaku a častému spouštění čerpadla vlivem malého úniku vody ze systému (netěsnost spojů, odkapávání z armatur apod.)
Ochrana proti běhu na sucho – automatické opětovné spuštění čerpadla po obnovení dodávky vody (není nutný manuální restart uživatelem).
Jednoduché ovládání – pouze jedno tlačítko a dvě LED diody.
Nízké hydraulické ztráty.
Zapínací tlak 0,22 MPa (2,2 baru). Tlak na výstupu z čerpadla po jeho vypnutí může být max. 1 MPa (10 barů) a odpovídá max. dopravní výšce použitého čerpadla 100 m = 10 bar = 1 MPa. Max. tlak v odběrném místě má hodnotu rozdílu mezi max. dopravní výškou čerpadla a dopravní výšky mezi čerpadlem a odběrným místem.
Připojovací rozměr: 1".
Max. průtok 12 m3/hod.
Max. spínací proud 16 A.
Max. příkon čerpadla 1,5 kW.
Max. teplota vody 35 °C.
Tlakoměr.
Součástí dodávky nejsou elektrické připojovací kabely.
Tlaková nádoba nevyžaduje žádnou údržbu ani doplňování vzduchu - proto se také označuje jako BEZÚDRŽBOVÁ.
Svařovaná tlaková nádoba bez nožiček je konstrukčně řešena tak, aby voda nepřicházela do styku s kovovým pláštěm. Vodu od vzduchové náplně odděluje místo vaku používaných u jiných výrobců kvalitní butylová membrána, která není vyměnitelná.
Nastavený přetlak v tl. nádobě od výrobce je 2 bary.
Max. teplota vody je 90 °C.
Max. pracovní přetlak je 10 barů.
Uvnitř nádoby je umístěna polypropylenová vložka.
Vnější povrch nádoby je ošetřen epoxidovým antikorozním nástřikem s vysokou korozní odolností.
Připojovací závit je z nerez oceli, vzduchový ventil je zakrytý plastovým krytem.
Záruka 5 let.
Montáž pomocí "T" kusu přímo na potrubí.

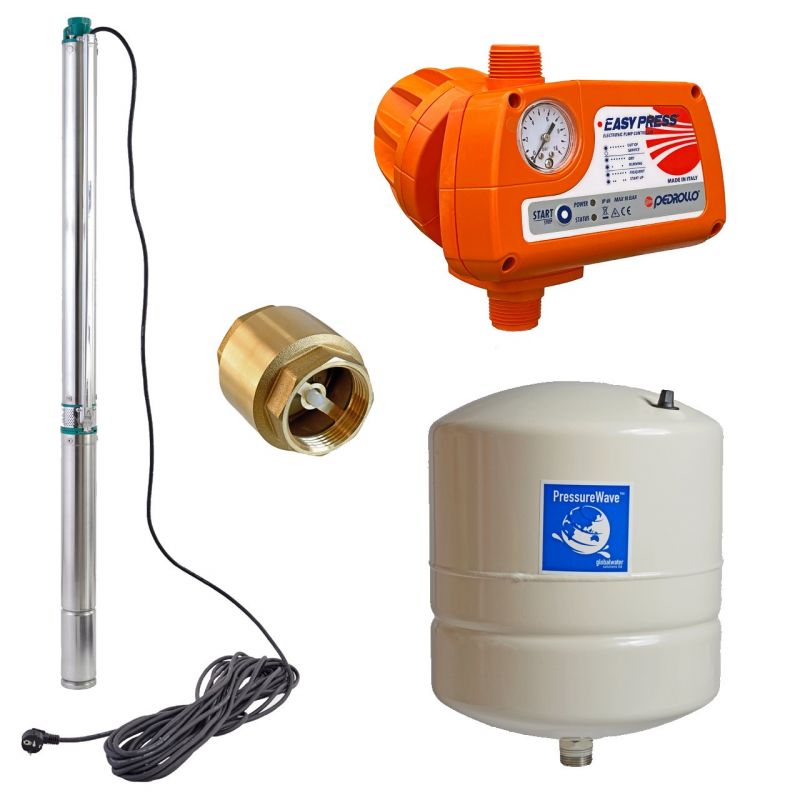

Součástí dodávky sestavy vodárny je čerpadlo ALFAPUMPY 3SEm1,8/10 s kabelem 25 m, ovládací jednotka PEDROLLO EASYPRESS II, celomosazná zpětná klapka 1" a bezúdržbová tlaková nádoba NORIA APT-8, 8 l - vertikální, s membránou . U této sestavy domácí vodárny lze provést změnu jednotlivých komponent.
Sestavení a zapojení domácí vodárny je jednoduché, schéma zapojení najdete na stránce "JAK VYBRAT A SESTAVIT DOMÁCÍ VODÁRNU?".
Potrubní propojení: Na výtlak čerpadla se nejlépe v technické místnosti umístí ovládací jednotka a tlaková nádoba, např. pomocí "T" kusu.
Elektrické zapojení: Kabel od čerpadla se připojí do ovládací jednotky a ovládací jednotka se připojí k elektrickému rozvodu 230 V.

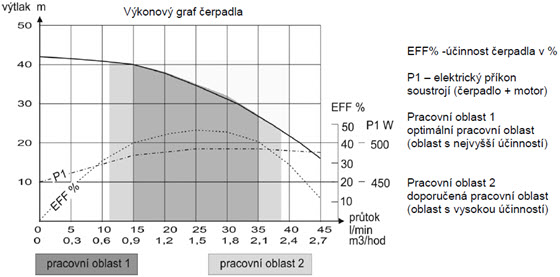

Charakteristika čerpadla
