Popis produktu
Použití:
- Při odběru vody nedochází ke kolísání tlaku.
- Čerpání čisté pitné nebo užitkové vody z přírodních nebo jiných zdrojů bez mechanických nečistot.
- Čerpání kapalin, které nejsou chemicky agresivní vůči materiálu, z kterého jsou zhotoveny smáčené části čerpadla.
- Čerpání vody s obsahem vzduchu.
- Zvyšování tlaku.
- Vhodné pro nepřetržitý provoz (S1).
Technické informace

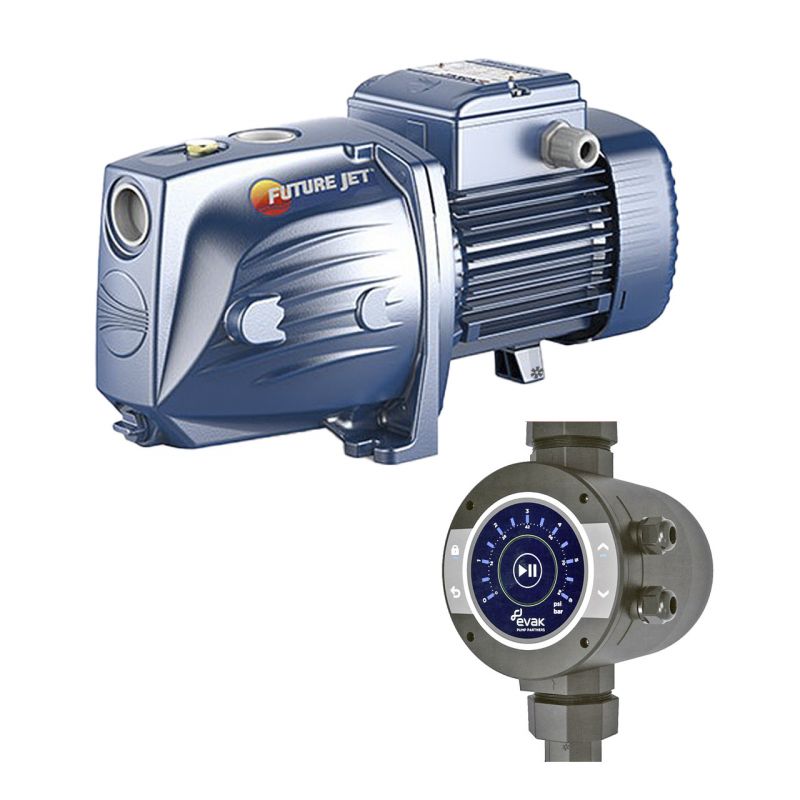

Součástí dodávky komponentů domácí vodárny je samonasávací čerpadlo Pedrollo FUTURE JETm 1A a řídící jednotka s frekvenčním měničem VAK DPI 10S, 1 x 230 V/1 x 230 V, vhodná i do vlhkého prostředí. Instalací řídící jednotky na výtlak čerpadla a jeho elektrickým propojením s řídící jednotkou získáte domácí vodárnu.
Řídící jednotka zapne čerpadlo při poklesu tlaku pod zapínací hodnotu a udržuje nastavený požadovaný tlak změnou otáček elektromotoru. Mimo uživatelského komfortu dojde i k výrazné úspoře elektrické energie.
Vzhledem k tomu, že řídící jednotka obsahuje malou tlakovou nádobku, není třeba v případě těsného rozvodu vody instalovat další. Pokud si ale nejste těsností jisti, doporučujeme instalaci malé tlakové nádoby o objemu 3 až 18 l, kterou najdete na kartě PŘÍSLUŠENSTVÍ (na výtlačné potrubí pomocí např. "T"-kusu).
K ovládání čerpadla je možno použít i jiné řídící jednotky, jejich hodnota max. proudu musí být větší jak 4,7 A. Najdete je na kartě PŘÍSLUŠENSTVÍ. V případě zájmu si ji vložte do košíčku a do poznámky v objednávce uveďte, že požadujete záměnu. Pokud ale jiná řídící jednotka nemá integrovanou tlakovou nádobku, vždy instalaci tlakové nádoby doporučujeme.
Čerpadlo
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na PROSPEKT.
Tichá a spolehlivá čerpadla s nízkou spotřebou energie. Typ FUTURE JET je chráněný mezinárodním patentem a je schopen dosáhnout stejného tlaku jako běžné samonasávací čerpadlo, ale při dvojnásobném průtoku. Tím je dosažena úspora elektrické energie až o 50%.
Materiálové provedení:
- Těleso čerpadla:
FUTURE JET 1: Litina s epoxydovou úpravou a s připojovacími rozměry dle normy ISO 228/1.
FUTURE JET 2: Litina s připojovacími rozměry dle normy ISO 228/1.
- Víko tělesa čerpadla: Nerez ocel AISI 304.
- Ejektor vč. rozvaděče: Noryl.
- Oběžné kolo: Nerez ocel AISI 304.
- Hřídel motoru: Nerez ocel AISI 431.
- Mechanická ucpávka:
FUTURE JET 1: AR-12, Ø 12 mm, keramika-uhlík-NBR.
FUTURE JET 2: AR-14, Ø 14 mm, keramika-uhlík-NBR.
Max. provozní tlak 6 barů.
Řídící jednotka s frekvenčním měničem
Podrobné informace získáte kliknutím na odkaz na PROSPEKT a na NÁVOD.
Frekvenční měnič reguluje otáčky čerpadla a udržuje konstantní tlak vody, měkký rozběh a zastavení.
Mimořádně jednoduché zprovoznění řídící jednotky - pouze elektrické připojení a nastavení požadované hodnoty tlaku vody.
K řídící jednotce není třeba kupovat a instalovat tlakovou nádobu.
Přizpůsobením výkonu čerpadla aktuálnímu odběru vody se šetří elektřina a prodlužuje se také životnost čerpadla.
Tlakový senzor je integrovaný přímo v jednotce, kvalita jeho provedení zaručuje dlouhodobý bezproblémový provoz. Její součástí je i přesný průtokový spínač pro dosažení stabilního provozu při spotřebě vody 2 l/min.
Řídící jednotka obsahuje také zpětnou klapku, která zabraňuje zpětnému proudění vody a poškození vodními rázy, a membránovou tlakovou nádobu o objemu 0,6 l z nerezové oceli AISI 304 (zabránění cyklování čerpadla a eliminace vodních rázů).
Libovolná instalační pozice řídící jednotky.
Součástí dodávky jsou:
- Připojovací armatury s převlečnou maticí a o-kroužkem: G 1" (25 mm), G 1" (25 mm) - dlouhá přípojka pro vyšší pozici jednotky, G 1 1/4" (32 mm), G 1 1/2" (38 mm).
- Výstupní kabel pro připojení k čerpadlu 0,5 m a vstupní kabel s vidlicí 1,5 m.
Ochrany a jištění:
- Ochrana proti přepětí a podpětí.
- Nadproudová ochrana.
- Ochrana proti zablokování rotoru čerpadla.
- Ochrana proti výpadku fáze.
- Ochrana proti nadměrné teplotě.
- Ochrana proti chodu na sucho.
- Upozornění na netěsnosti.
- Ochrana proti přetlaku.
- Ochrana proti zamrznutí.
