ALFAPUMPY 3,5SDm 2/60 P, 8 l, 230 V, 35 m kabel

Ponorné čerpadlo, ovládací jednotka, tl. nádoba GWS 8 l, průtok 0 až 3,3 m3/hod., dopravní výška 83 až 21 m, pro vrty od průměru 100 mm.

5933
Cena: 9 421 Kč  s DPH 7 786 Kč  bez DPH
Odložená platba Twisto Možnost odložení zaplacení
zboží až o 30 dnů
Množství: ks
Doprava:
ZDARMA
Dostupnost: Skladem
Doručení: Následující pracovní den
Kód zboží: sestava_dv63
Hmotnost: 19 kg
Vyrábí: Logo_alfapumpy1_w
Popis produktu
Parametry
Videoprůvodce

Popis produktu

Použití:

  • K zásobování rodinných domů užitkovou vodou bez mechanických příměsí.
  • Při požadavku nekolísání tlaku v rozvodu vody při stálém průtoku.
  • Pro vrty od 100 mm.

Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na NÁVOD čerpadla a o ovládací jednotce kliknutím na odkaz na PROSPEKT a na NÁVOD.
Ponorný dvoupólový motor s pomocným rozběhovým vinutím, integrovaným rozběhovým kondenzátorem a nerezovým pláštěm, měděným vinutím, keramickou mechanickou ucpávkou, chlazený netoxickým olejem.
Vlastní čerpadlo je složeno z několika stejných stupňů, každý se skládá z rotujícího oběžného kola a pevného difuzoru. Vše je rozebratelně opláštěné nerezovým pláštěm. Toto uspořádání umožňuje relativně jednoduchou výměnu jednotlivého článku v případě jeho opotřebování.
Na výtlaku čerpadla je umístěna klapka omezující zpětné hydraulické rázy při vypnutí čerpadla (nenahrazuje zpětnou klapku).
Čerpadlo má plovoucí oběžná kola, což zvyšuje jeho odolnost vůči pevným příměsím.
V případě, že vodní sloupec ve výtlačném potrubí přesáhne výšku 20 metrů, je vhodné na čerpadlo nainstalovat zpětnou klapku pro omezení dynamických rázů.
Čerpadlo je možno položit na dno čisté nádoby (bez sedimentů) nebo zavěsit za závěsná oka nade dnem. V žádném případě nesmí viset na přívodním kabelu.

Informace o ovládací jednotce PEDROLLO EASYPRESS II získáte po kliknutí na odkaz na PROSPEKT a na NÁVOD.
K zapnutí čerpadla dojde při poklesu tlaku po zahájení odběru vody. Čerpadlo běží (nespíná a nevypíná) a čerpá kapalinu s konstantním tlakem, který závisí na jeho parametrech (odpovídá charakteristice použitého čerpadla). Po ukončení odběru vody postupně stoupá v systému tlak a objem vody protékající ovládací jednotkou se postupně zmenšuje. Dosáhne-li čerpadlo svého výkonnostního maxima (max. dopravní výšky), přestane voda proudit a jednotka čerpadlo vypne. Této vlastnosti se využívá při ochraně čerpadla proti chodu na sucho, při kterém ovládací jednotkou neproudí voda a čerpadlo je proto po cca 10 sekundách automaticky vypnuto.
Robustní tělo - max. pracovní tlak vody 10 bar (zkoušeno na více než 40 bar).
Speciální zpětný ventil umožňuje instalaci v jakékoliv poloze (patentováno).
Plošný spoj s elektronikou izolován proti vlhkosti speciálním povlakem.
Bezúdržbová robustní membrána (patentováno) – chrání proti přetlaku a častému spouštění čerpadla vlivem malého úniku vody ze systému (netěsnost spojů, odkapávání z armatur apod.)
Ochrana proti běhu na sucho – automatické opětovné spuštění čerpadla po obnovení dodávky vody (není nutný manuální restart uživatelem).
Jednoduché ovládání – pouze jedno tlačítko a dvě LED diody.
Nízké hydraulické ztráty.
Zapínací tlak 0,22 MPa (2,2 baru). Tlak na výstupu z čerpadla po jeho vypnutí může být max. 1 MPa (10 barů) a odpovídá max. dopravní výšce použitého čerpadla 100 m = 10 bar = 1 MPa. Max. tlak v odběrném místě má hodnotu rozdílu mezi max. dopravní výškou čerpadla a dopravní výšky mezi čerpadlem a odběrným místem.
Připojovací rozměr: 1".
Max. průtok 12 m3/hod.
Max. spínací proud 16 A.
Max. příkon čerpadla 1,5 kW.
Max. teplota vody 35 °C.
Tlakoměr.
Součástí dodávky nejsou elektrické připojovací kabely.

Další informace o tl. nádobě GWS 8 l získáte kliknutím na odkaz na PROSPEKT a na NÁVOD.
Tlaková nádoba nevyžaduje žádnou údržbu ani doplňování vzduchu.
Svařovaná tlaková nádoba bez nožiček je konstrukčně řešena tak, aby voda nepřicházela do styku s kovovým pláštěm. Vodu od vzduchové náplně odděluje místo vaku používaných u jiných výrobců kvalitní butylová membrána, která není vyměnitelná. Vnitřní kovový plášť nádoby je ošetřen plastem (zdravotně nezávadný polypropylen). Tím je zcela eliminována možnost koroze.
Mosazný vzduchový ventilek je utěsněn víkem s těsnícím o-kroužkem.
Z důvodu prevence před možností protržení membrány při extrémní zátěži jsou všechny vnitřní části včetně vzduchového ventilku zaobleny.
Dokonalou ochranu nádoby před UV zářením a vlhkem zajišťuje vnější nátěr tvořený dvousložkovým polyuretanem na základovém epoxidovém nástřiku.
Patentované nerezové 1" připojení nádoby zajišťuje kompletní vzduchotěsnost i vodotěsnost.
Připojení tlakové nádoby je možno provést např. pomocí "T" kusu přímo do potrubí.
Každá nádoba testována v různých úrovních výroby pro zajištění vysoké kvality a spolehlivosti.
Záruka 5 let.
Montáž pomocí "T" kusu přímo na potrubí.

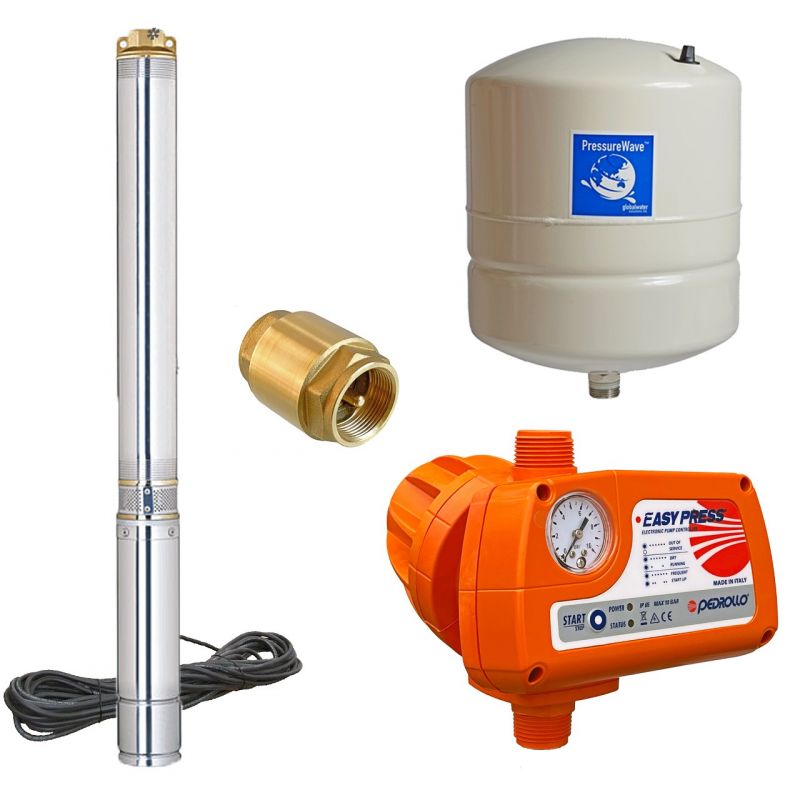

Součástí dodávky komponentů vodárny je čerpadlo ALFAPUMPY 3,5SDm 2/60 s kabelem 35 m, ovládací jednotka PEDROLLO EASYPRESS II, celomosazná zpětná klapka 1" a bezúdržbová tlaková nádoba GWS PWB-8LX, 8 l, vertikální, s membránou. Na přání  lze provést změnu jednotlivých komponentů.
Sestavení a zapojení komponentů domácí vodárny je jednoduché, schéma zapojení najdete na stránce "JAK VYBRAT A SESTAVIT DOMÁCÍ VODÁRNU?".
Potrubní propojení: Na výtlak čerpadla se nejlépe v technické místnosti umístí ovládací jednotka a tlaková nádoba, např. pomocí "T" kusu.
Elektrické zapojení: Kabel od čerpadla se připojí do ovládací jednotky a ovládací jednotka se připojí k elektrickému rozvodu 230 V.

Charakteristika čerpadla


Parametry

Napětí elektromotoru: 230 V
Maximální příkon elektromotoru: 1.10 kW
Max. výkon elektromotoru: 55 kW
Délka kabelu: 35 m
Hloubka ponoru čerpadla max.: 70 m
Průtok min.: 0 m3/hod.
Průtok max.: 3.30 m3/hod.
Dopravní výška max.: 83 m
Dopravní výška min.: 21 m
Dimenze připojení - výtlak: 1 1/2
Objem tlakové nádoby: 8 l
Průměr vrtu/studny min.: 100 mm
Ovládání chodu čerpadla: Ovládací jednotka (Presscontrol)
Materiálové provedení čerpadla: Nerez
Materiálové provedení oběžného kola: Noryl
Ochrana čerpadla proti chodu na sucho: Ano
Zpětná klapka: Ano
Hmotnost: 19 kg
Atest pro použití na pitnou vodu: Ne
Záruka: 24 měsíce
