Popis produktu
Použití:
- Na čerpání čisté užitkové vody.
- V případě použití kabelu s atestem pro pitnou vodu také na čerpání pitné vody (celonerezové provedení, atest pro použití na pitnou vodu ale není k dispozici).
- Do vrtů od průměru 105 mm.
Proč koupit toto čerpadlo?
- Na rozdíl od jiných v této cenové kategorii má zvýšený maximální ponor až na 70 metrů.
- Čerpadlo se osvědčilo i při čerpání vody znečištěné malým obsahem písku.
- Při čerpání pitné vody je možné objednat čerpadlo s kabelem s atestem na použití pro pitnou vodu, jeho objednání můžete provést na kartě PŘÍSLUŠENSTVÍ.
Technické informace
Nejdůležitější údaje jsou uvedeny na kartě PARAMETRY. Další informace získáte kliknutím na odkaz na NÁVOD.
Motor čerpadla je plněný netoxickým olejem, má nerezový plášť, měděné vinutí a keramickou mechanickou ucpávku vybavenou membránou pro vyrovnávání tlaku. Motor je dvoupólový s pomocným rozběhovým vinutím.
Vlastní celonerezové čerpadlo je složeno z dvacetitří stupňů. Každý stupeň se skládá z rotujícího plovoucího oběžného kola a pevného difuzoru. Hydraulická část je rozebíratelná a umožňuje relativně jednoduchou výměnu jednotlivého článku v případě jeho opotřebování. Na výtlaku čerpadla je umístěna klapka omezující zpětné hydraulické rázy při vypnutí čerpadla, která ale nenahrazuje normální zpětnou klapku.
Vzhledem k tomu, že ovládací jednotka (Presscontrol) vypne čerpadlo při ukončení odběru vody a čerpadlo má vysokou hodnotu max. dopravní výšky, doporučujeme instalovat redukční ventil, který najdete na kartě PŘÍSLUŠENSTVÍ. Podle potřeby bude moci snížit hodnotu max. tlaku vody dosaženého čerpadlem.
Materiálové provedení motoru:
- Plášť, hřídel, spojka - nerezová ocel.
- Vinutí - měď.
- Víko - litina.
- Mechanická ucpávka – keramika/carbon.
Materiálové provedení čerpadla:
- Plášť, hřídel – nerezová ocel.
- Oběžná kola, difuzory – nerezová ocel.
- Víko, výtlačné hrdlo – nerezová ocel.
Informace o ovládací jednotce PEDROLLO EASYPRESS II získáte po kliknutí na odkaz na PROSPEKT a na NÁVOD.
K zapnutí čerpadla dojde při poklesu tlaku po zahájení odběru vody. Čerpadlo běží (nespíná a nevypíná) a čerpá kapalinu s konstantním tlakem, který závisí na jeho parametrech (odpovídá charakteristice použitého čerpadla). Po ukončení odběru vody postupně stoupá v systému tlak a objem vody protékající ovládací jednotkou se postupně zmenšuje. Dosáhne-li čerpadlo svého výkonnostního maxima (max. dopravní výšky), přestane voda proudit a jednotka čerpadlo vypne. Této vlastnosti se využívá při ochraně čerpadla proti chodu na sucho, při kterém ovládací jednotkou neproudí voda a čerpadlo je proto po cca 10 sekundách automaticky vypnuto.
Robustní tělo - max. pracovní tlak vody 10 bar (zkoušeno na více než 40 bar).
Speciální zpětný ventil umožňuje instalaci v jakékoliv poloze (patentováno).
Plošný spoj s elektronikou izolován proti vlhkosti speciálním povlakem.
Bezúdržbová robustní membrána (patentováno) – chrání proti přetlaku a častému spouštění čerpadla vlivem malého úniku vody ze systému (netěsnost spojů, odkapávání z armatur apod.)
Ochrana proti běhu na sucho – automatické opětovné spuštění čerpadla po obnovení dodávky vody (není nutný manuální restart uživatelem).
Jednoduché ovládání – pouze jedno tlačítko a dvě LED diody.
Nízké hydraulické ztráty.
Zapínací tlak 0,22 MPa (2,2 baru). Tlak na výstupu z čerpadla po jeho vypnutí může být max. 1 MPa (10 barů) a odpovídá max. dopravní výšce použitého čerpadla 100 m = 10 bar = 1 MPa. Max. tlak v odběrném místě má hodnotu rozdílu mezi max. dopravní výškou čerpadla a dopravní výšky mezi čerpadlem a odběrným místem.
Připojovací rozměr: 1".
Max. průtok 12 m3/hod.
Max. spínací proud 16 A.
Max. příkon čerpadla 1,5 kW.
Max. teplota vody 35 °C.
Tlakoměr.
Součástí dodávky nejsou elektrické připojovací kabely.
Tlaková nádoba nevyžaduje žádnou údržbu ani doplňování vzduchu - proto se také označuje jako BEZÚDRŽBOVÁ.
Svařovaná tlaková nádoba bez nožiček je konstrukčně řešena tak, aby voda nepřicházela do styku s kovovým pláštěm. Vodu od vzduchové náplně odděluje místo vaku používaných u jiných výrobců kvalitní butylová membrána, která není vyměnitelná.
Nastavený přetlak v tl. nádobě od výrobce je 2 bary.
Max. teplota vody je 90 °C.
Max. pracovní přetlak je 10 barů.
Uvnitř nádoby je umístěna polypropylenová vložka.
Vnější povrch nádoby je ošetřen epoxidovým antikorozním nástřikem s vysokou korozní odolností.
Připojovací závit je z nerez oceli, vzduchový ventil je zakrytý plastovým krytem.
Záruka 5 let.
Cena vodárny nezahrnuje kabel, který je připojen k čerpadlu speciálním vodotěsným konektorem umožňujícím jeho snadnou výměnu. Čerpadlo ALFAPUMPY SSC má elektromotor na napětí 230 V s integrovaným rozběhovým kondenzátorem. Proto se na prodloužení kabelu musí použít kabel se 3 vodiči označený jako 3G. Můžete si vybrat "normální" nebo s atestem na použití pro pitnou vodu.
Požadovanou délku kabelu je možno objednat na kartě PŘÍSLUŠENSTVÍ, po kliknutí na vybranou variantu najdete všechny potřebné informace v NÁKUPNÍM RÁDCI v horní části stránky. Pokud si výběrem nejste jisti, v objednávce čerpadla do poznámky uveďte vybrané provedení (normální/s atestem pro pitnou vodu) kabelu a jeho požadovanou délku. Při zpracování Vaší objednávky vhodný kabel vybereme a Vy všechny informace včetně celkové ceny najdete v zálohové faktuře, kterou od nás obdržíte. Teprve po její úhradě začneme objednávku vyřizovat.
Čerpadlo obdržíte s již instalovaným kabelem o požadované délce.

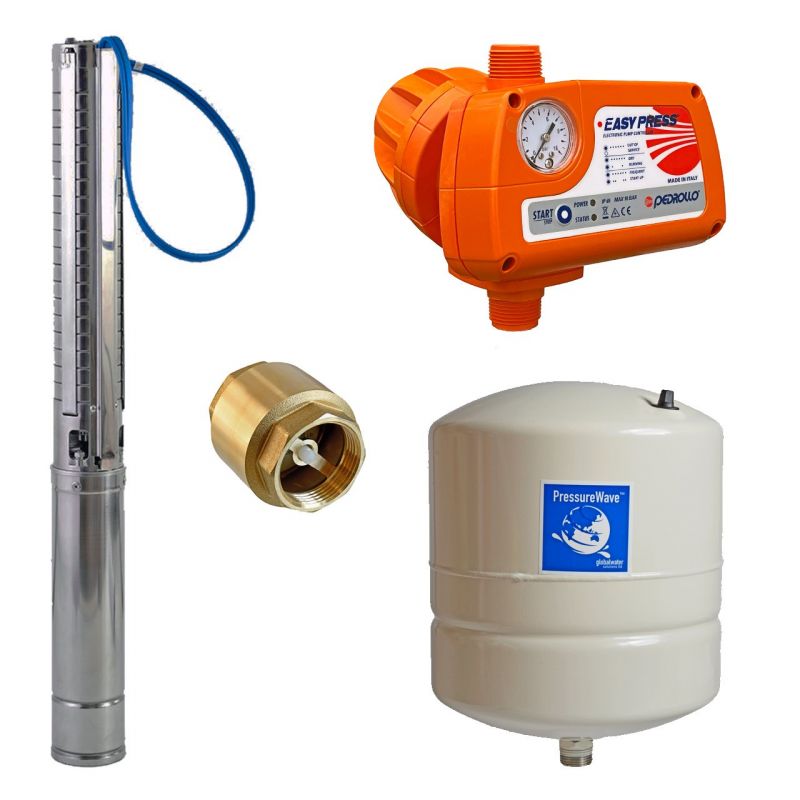

Součástí dodávky sestavy vodárny je čerpadlo ALFAPUMPY 4SSm2/18, ovládací jednotka PEDROLLO EASYPRESS II, celomosazná zpětná klapka 1" a bezúdržbová tlaková nádoba GWS PWB-8LX, 8 l - vertikální, s membránou. Na přání lze provést změnu jednotlivých komponentů.
Sestavení a zapojení komponentů domácí vodárny je jednoduché, schéma zapojení najdete na stránce "JAK VYBRAT A SESTAVIT DOMÁCÍ VODÁRNU?".
Potrubní propojení: Na výtlak čerpadla se nejlépe v technické místnosti umístí ovládací jednotka a tlaková nádoba. Tlaková nádoba se např. pomocí "T" kusu uchytí přímo na potrubí (nemá nožičky ani držáček).
Elektrické zapojení: Kabel od čerpadla se připojí do ovládací jednotky a ta se připojí k elektrickému rozvodu 230 V..
Charakteristika čerpadla
žlutá křivka
